Dynamiseur Alidyn: (maj 21/04/22)

Ce dynamiseur d'eau est tiré d'un montage de Pagot (assistant de Marcel Violet) et utilise des impulsions électriques négatives de -500V pour structurer l'eau distillée ou osmosée.
Cet appareil est similaire à l'appareil Olidyn qui utilise le même principe.

Je l'utilise tous les jours pour restructurer l'eau sortie de mon osmoseur, ce qui change complètement le goût de celle-ci (même si cette eau n'a pas vraiment de goût mais est plutôt morte, comme l'est une eau distillée): le goût est plus "rond" et plus agréable.

Deux modèles ont été réalisés:
- un ancien modèle utilisant simplement les impulsions  électriques appliquées sur une électrode en carbone,  l'autre pôle étant  obtenue par une plaque de cuivre sur laquelle est posée la carafe.
- un modèle plus complet comportant en plus des diodes LED IR infrarouges modulées en amplitude par un signal musical  issu d'un lecteur MP3 lisant des fichiers sons sur une carte SDCARD. En plus de la structuration ce signal informe l'eau de séquences  sonores.

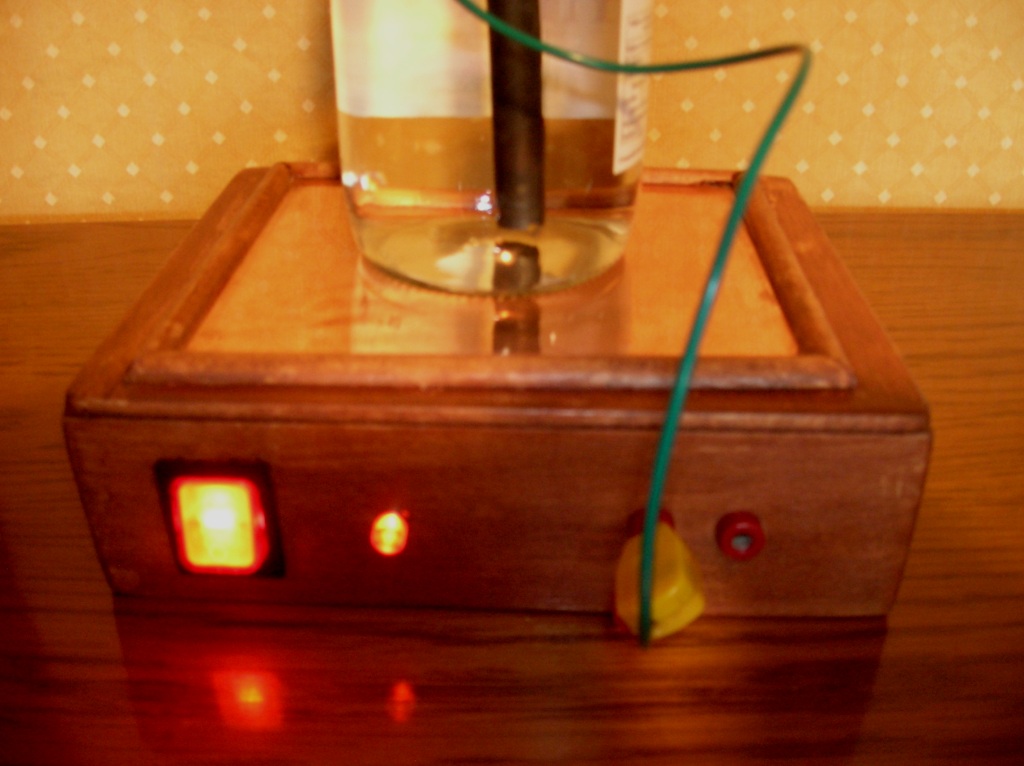

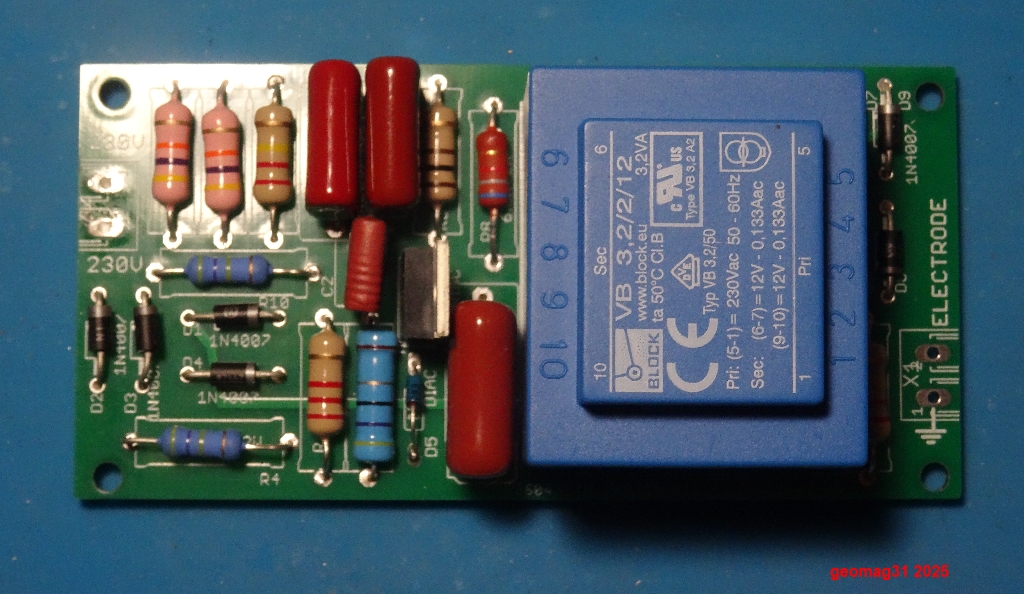

Modèle simple: ce modèle comporte seulement la partie impulsions électriques

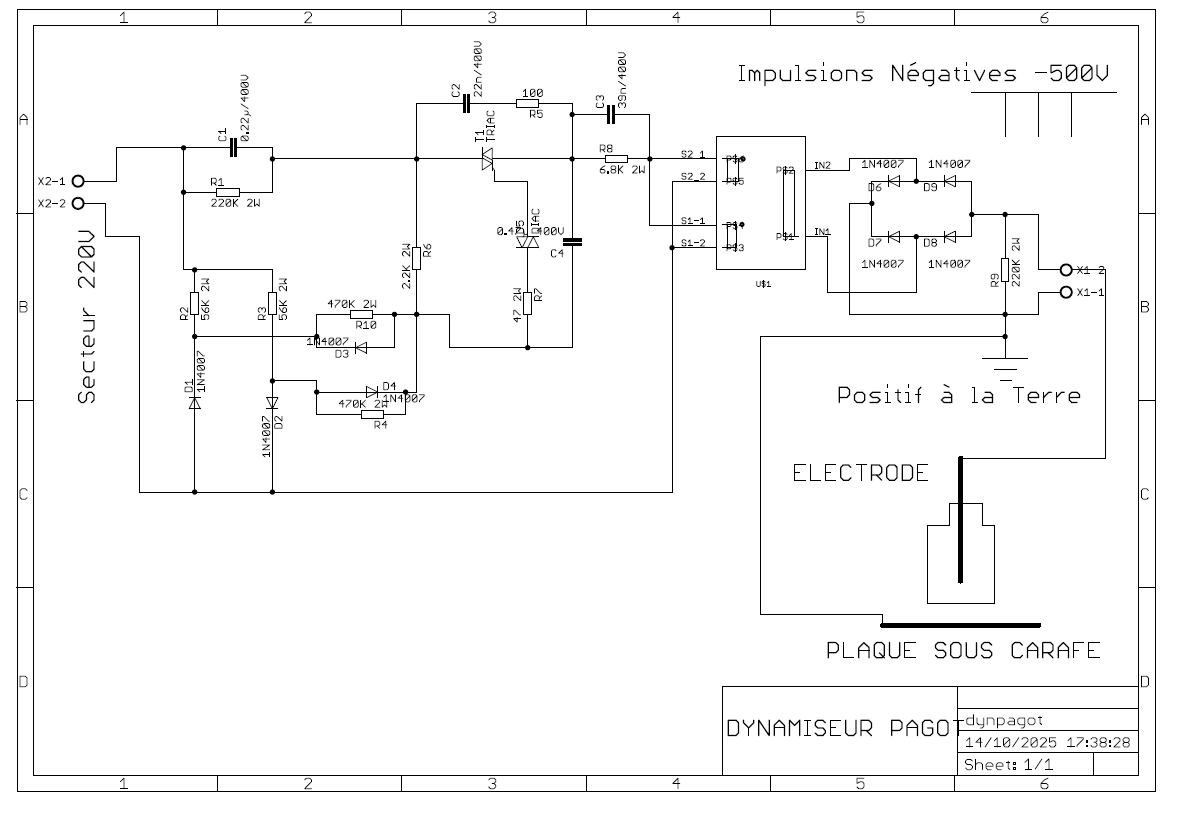

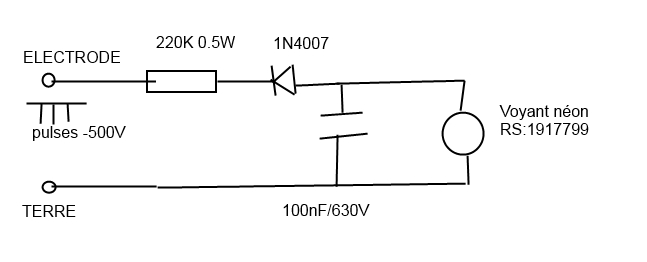

Schéma de la partie électrique dérivée du schéma Pagot , utilisée dans le modèle simple et incluse aussi dans le modèle complet IR: PDF

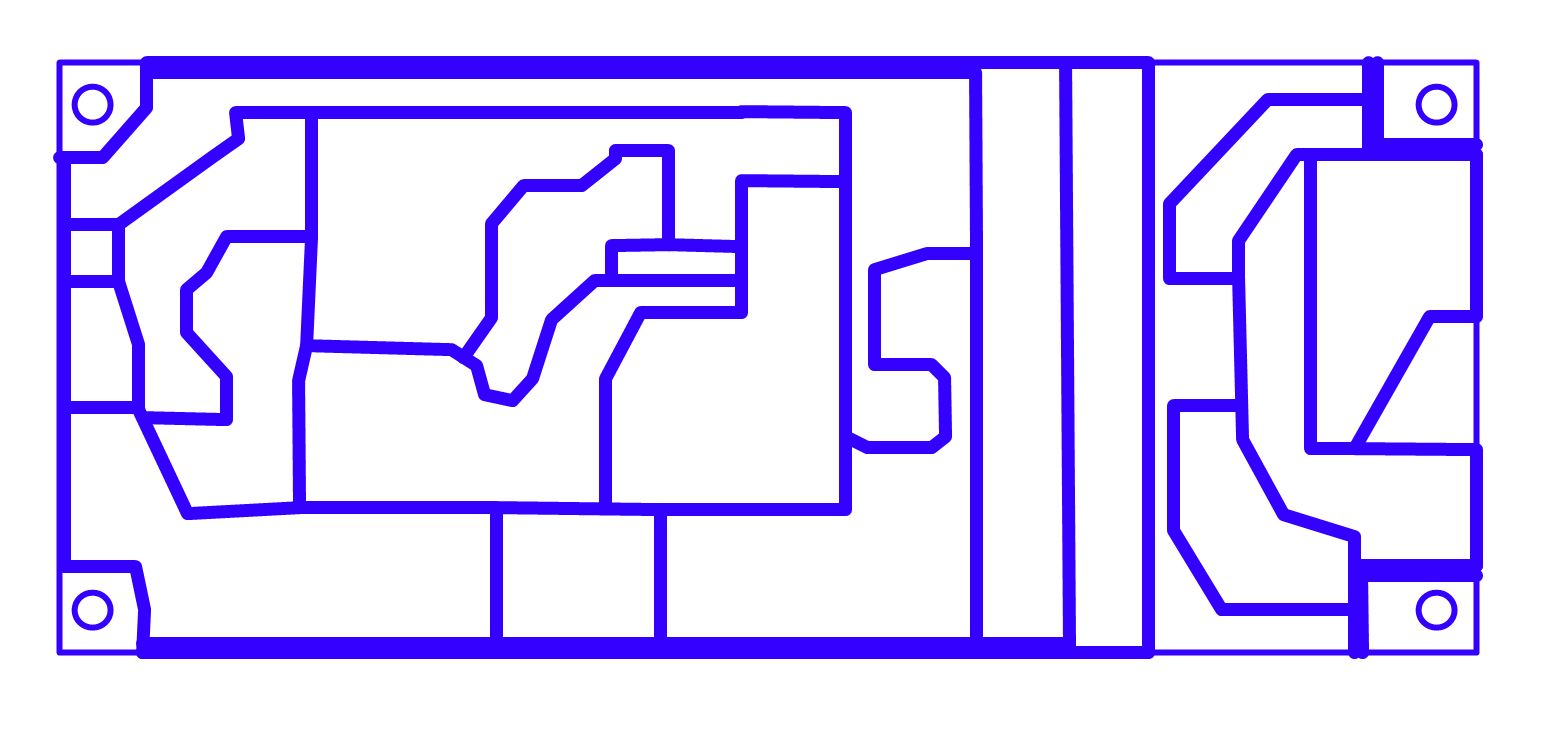

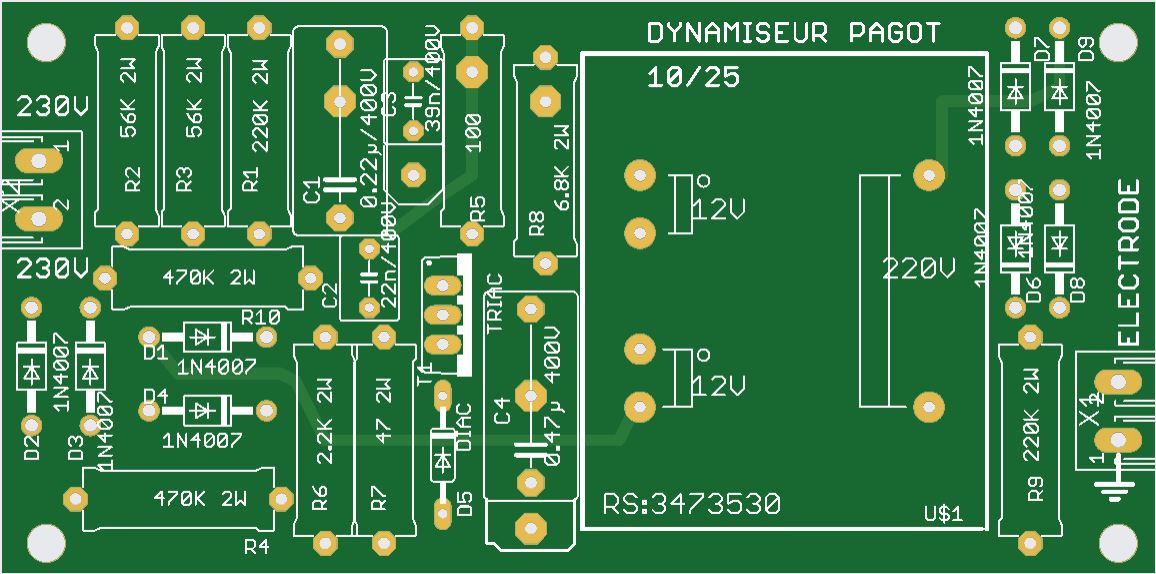

La découpe des pistes de la carte 120x50mm partie électrique :


Fichier DXF pour découpe sur CNC (coté cuivre): DXF
Fichier DXF pour le percage sur CNC (coté cuivre): DXF

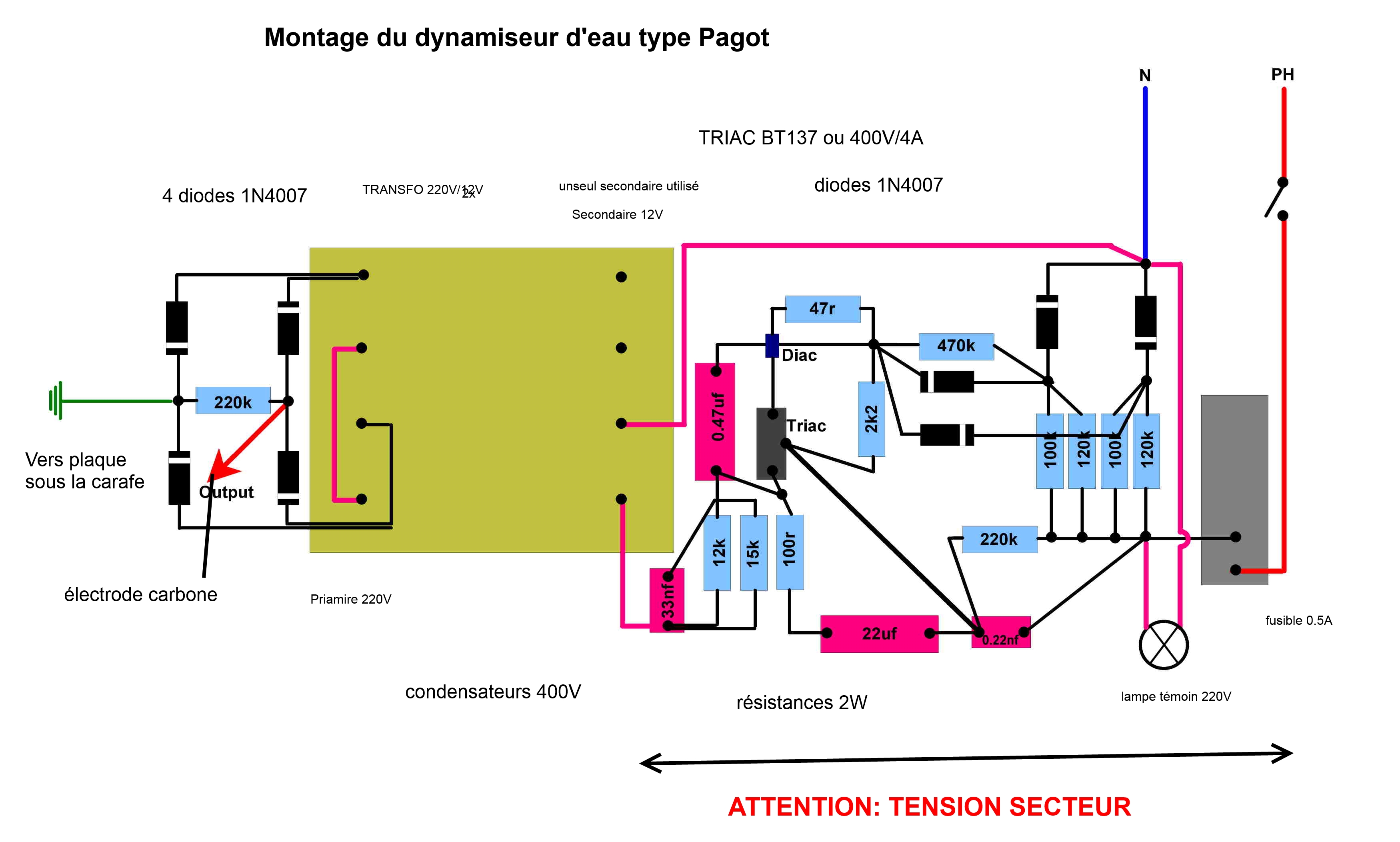

Un montage 'en l'air' sur plaque à trous est aussi possible (merci JCD pour le dessin):

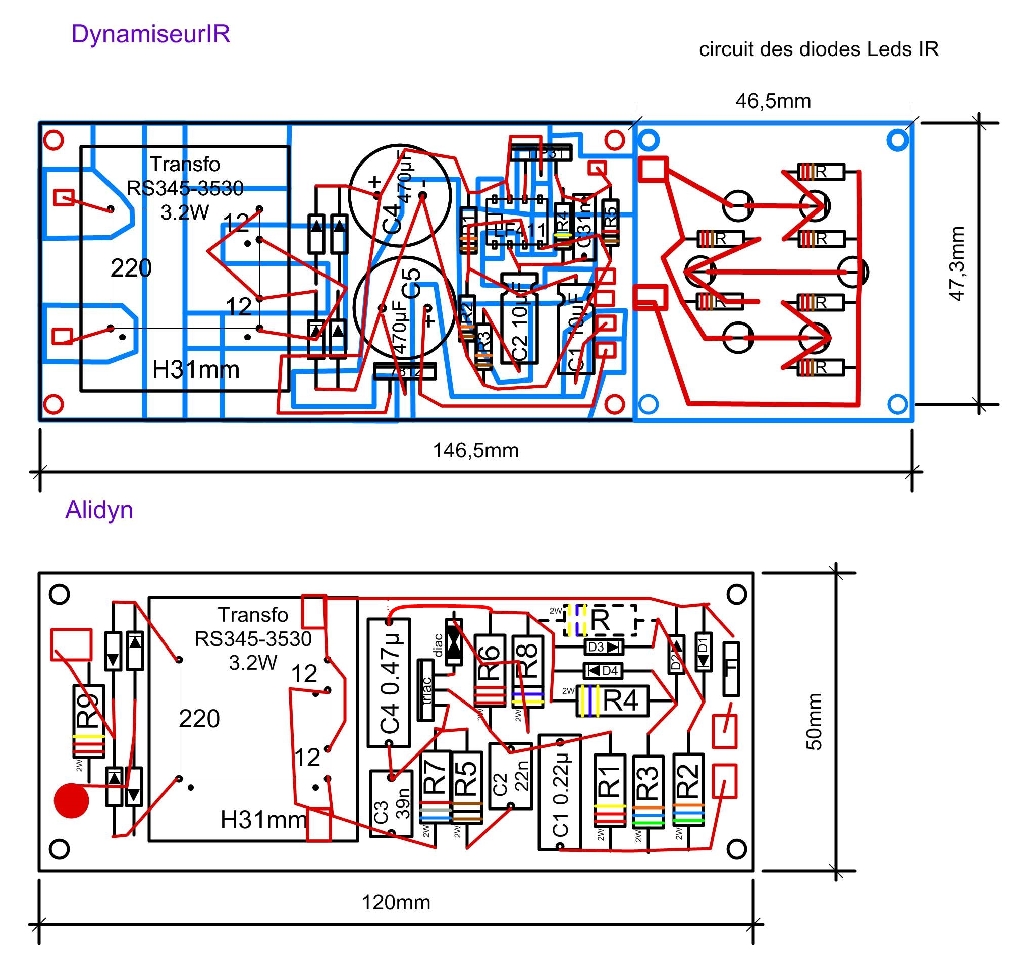

Implantation des composants sur les deux cartes  (PDF): cela peut être utile pour câbler sur plaque à pastilles avec des fils.

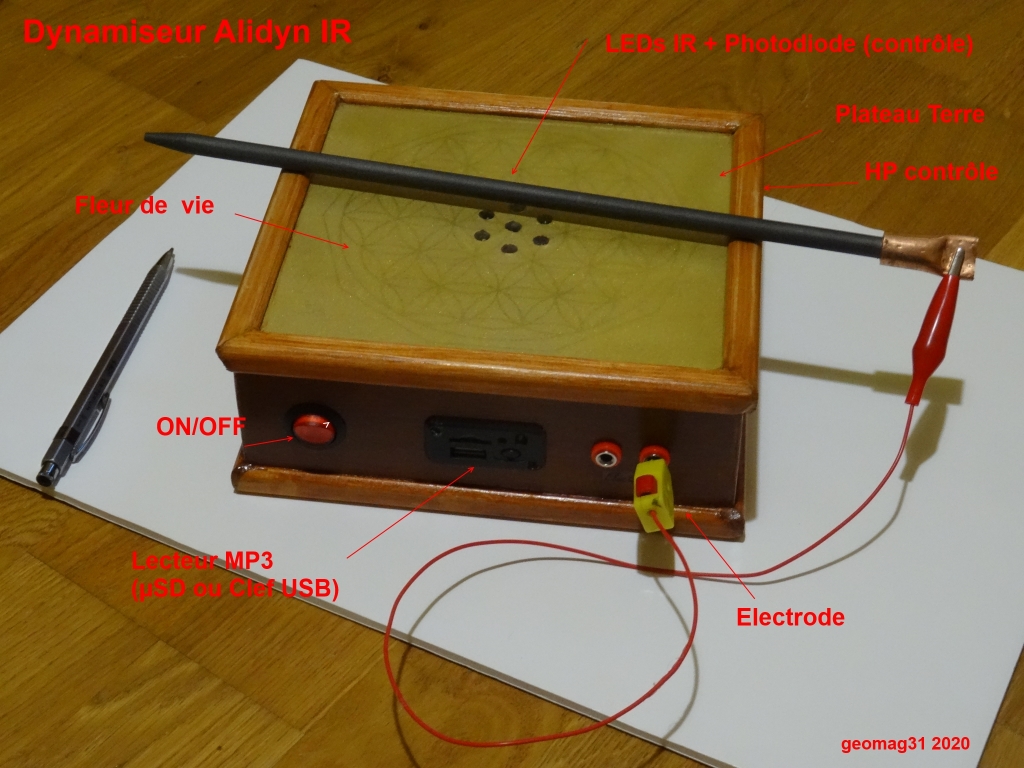

Modèle IR: comporte la partie électrique et la partie infrarouge modulée par le MP3
L'électrode est en carbone pur 99.99% trouvée sur ebay en Allemagne (je ne sais plus où).
En pratique j'ai rajouté un fil d'argent entourant l'électrode pour un effet stérilisant supplémentaire. Un bout de tube de cuivre est serti sur un bout pour que la pince croco n'abime pas le carbone.La plaque de cuivre "Terre" est sous une feuille de papier imprimée avec une fleur de vie et pulvérisée avec un nuage de peinture dorée, feuille elle-même protégée par une feuille de plastique transparent.



Le schéma de la partie modulation IR par lecteur MP3: PDF

Le lecteur de carte MP3 est un module facile à trouver sur ebay:lien
Attention: prendre un modèle 5/12V sinon il faut rajouter un régulateur 7805 pour  avoir du +5V à partir du +12V.
Le fichier de découpe des pistes de la carte  pilotant les leds IR: DXF
Le fichier de découpe du boitier: DXF

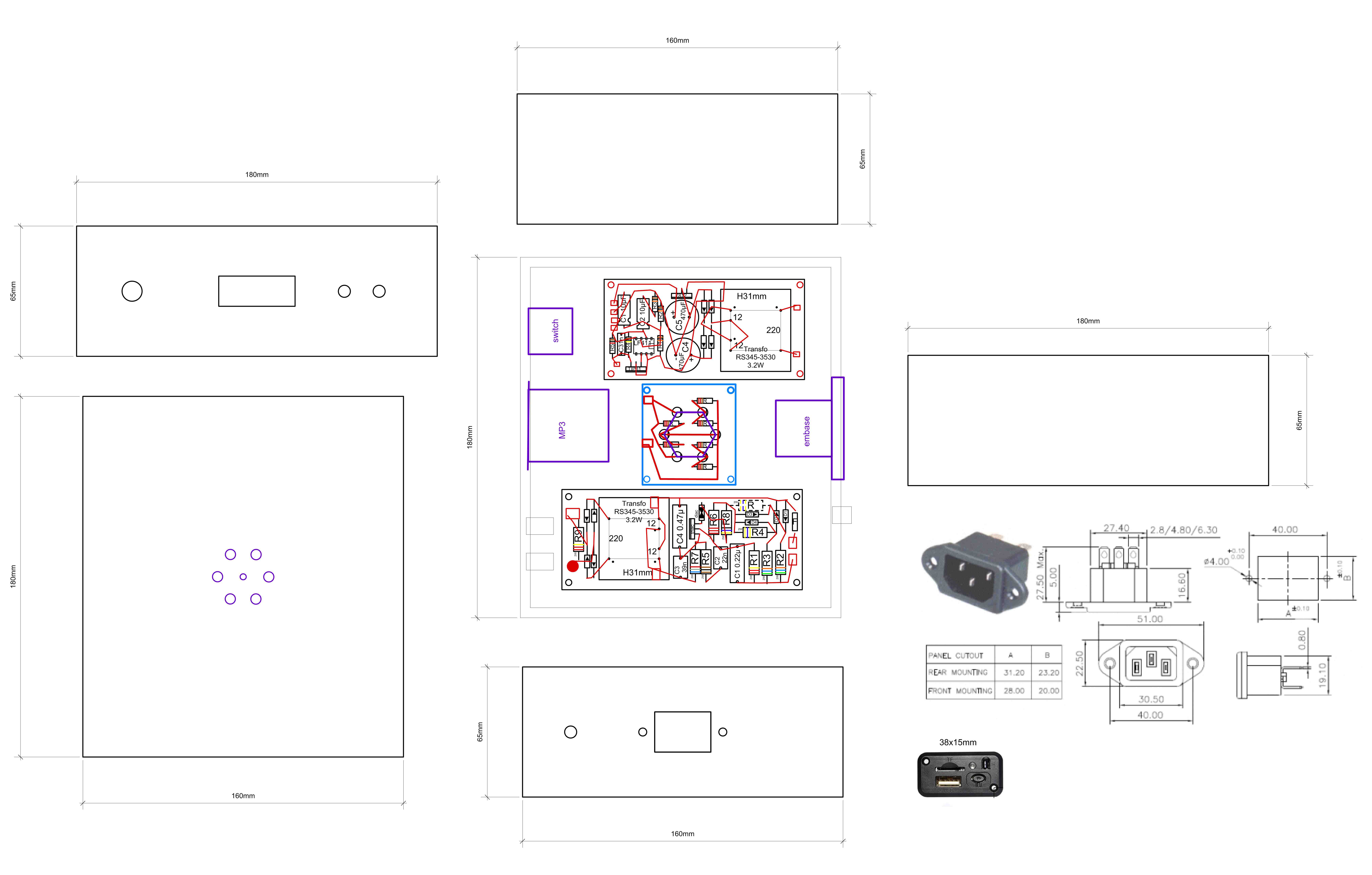

L'implantation des cartes dans le boitier:


Le schéma d'un circuit permettant l'écoute du signal infrarouge émis par les LEDs: PDF
Ce petit circuit a été intégré dans le boitier du dynamiseur en l'alimentant avec le 12V isolé  disponible sur la carte ampli IR (l'ampli LM386 accepte une alim +12V), mais peut être intégré dans un petit boitier portable avec une pile 9V.

Note sur la musique utilisée:
le petit lecteur MP3 enchaîne automatiquement les fichiers MP3 trouvés sur la µSDCARD ou la clef USB.

J'y ai mis du Mozart et des musiques BiomusicOne (en utilisant la clef USB dans ce cas).
