Le cRemote: une reproduction du Spooky Remote V2

Afin de pouvoir tester les effets d'imprégnation de papier hologrammes ,
 j'ai construit un Remote sans boitier et sans aimant (on peut le rajouter si nécessaire) pour appliquer des fréquences sur ce sticker.
On parle sur les forums d'effets positifs de ces stickers (qui servent normalement à condamner un boitier électronique contre l'ouverture).
par exemple pour empêcher les moustiques de rentrer dans un epièce: c'est curieux mais bon à tester.
stickers

En rajoutant l'aimant on peut retrouver un outil équivalent au Remote V2.
Le Remote V2 de Spooky est constitué de deux bobines spirales reliées aux bornes de la BNC d'un générateur XM ou X.
En pratique aucun courant ne circule (sauf couplage capacitif et courant des deux diodes leds).

Un circuit imprimé a été réalisé chez JLCPCB, il suffit de le couper (pas obligé) pour obtenir la bobine supérieure:
- matériau FR4
- épaissseur 0.8mm
- étamage sans Plomb  (Pb-Free) autant ne pas imprégner la fréquence du plomb...
La bobine de 65 spires se trouve sous le disque blanc qui sert à la protéger.
La BNC peut se monter d'un coté ou de l'autre (pratique si on ne coupe pas la deuxième carte).

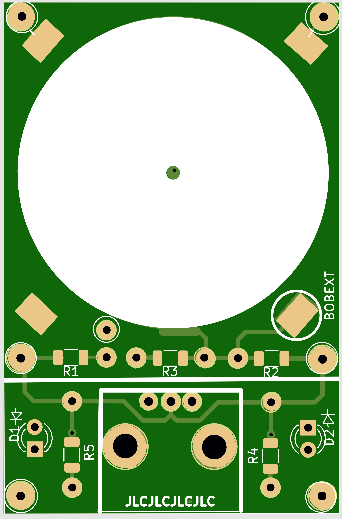

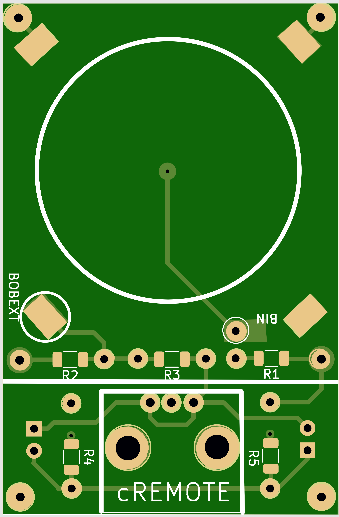

        Coté face                          Coté cuivre



Les fichiers Gerber pour la fabrication chez JLCPCB: bobine65.zip

Le fichier de création du PCB sous KiCAD V5: fichier KiCAD

Plusieurs possibilités de montage sont possibles grâce aux diverses empreintes de composants traversants ou CMS.
Un pad permet de connecter le centre de la bobine si on veut tester d'autres connexions entre les bobines.

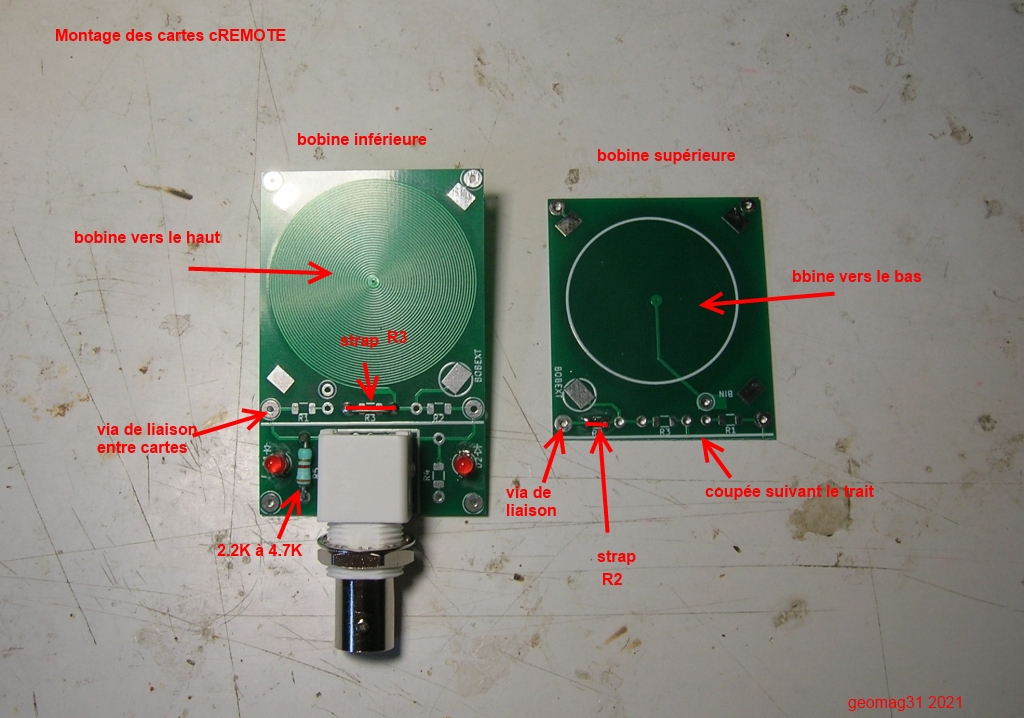

Le câblage permettant de reproduire le Spooky Remote V2 (sans l'aimant) est indiqué dans l'image ci-dessous:
La bobine est visible car j'avais oublié de remplir le disque avec du blanc sous KiCAD.
Le connecteur BNC est disponible chez RadioSpares: RS:512-1247
Un strap R2 est à faire sur la petite carte, un strap R3 sur la carte de base et une résistance de 2.2K à 4.7K est en série avec les diodes LEDs tête-bêche.

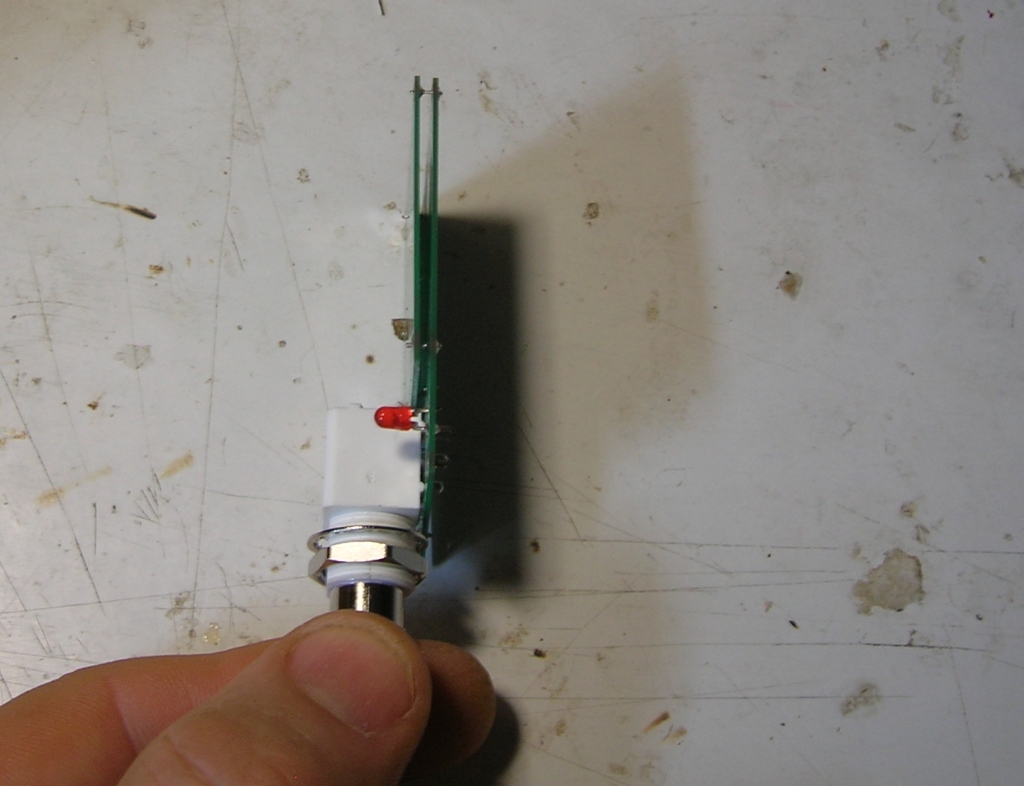

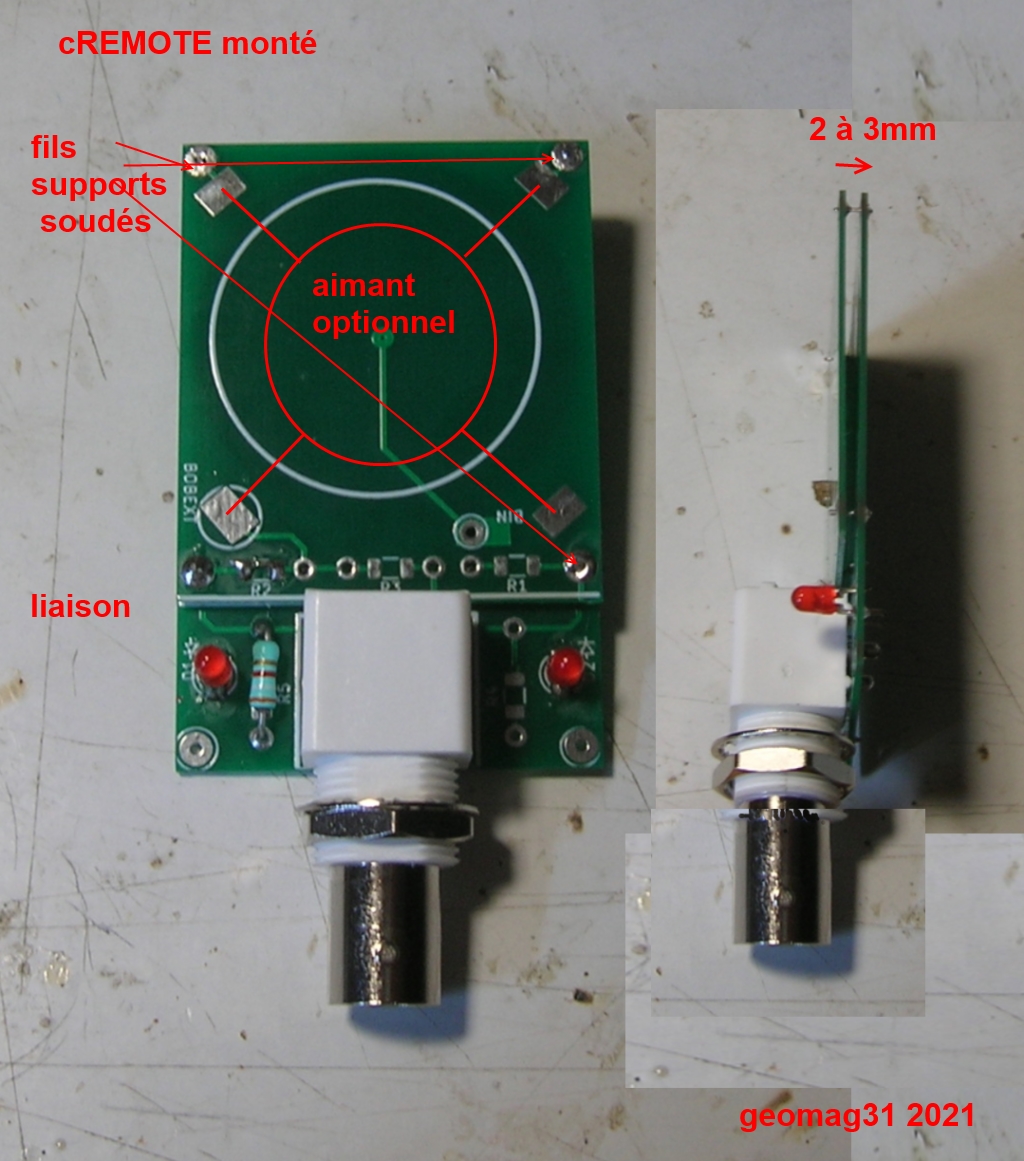

La liaison entre les cartes se fait par les vias des coins qui servent aussi à la tenue mécanique de la petite carte (on peut régler l'écartement).
