Le CMP120

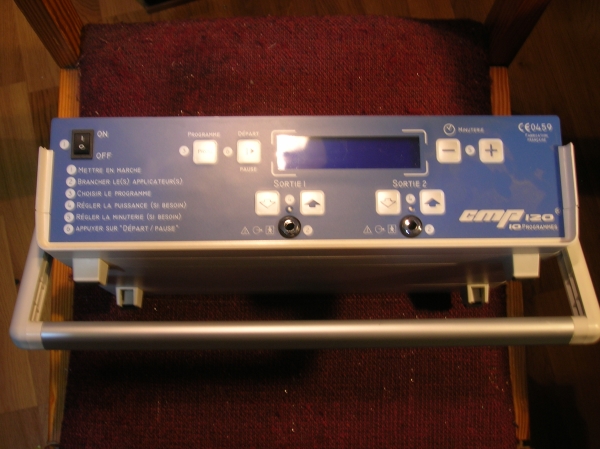

Son look fait plutôt professionnel: cela doit impressionner le patient....
il peut piloter deux sorties simultanément: la natte et l'applicateur intensif par exemple.

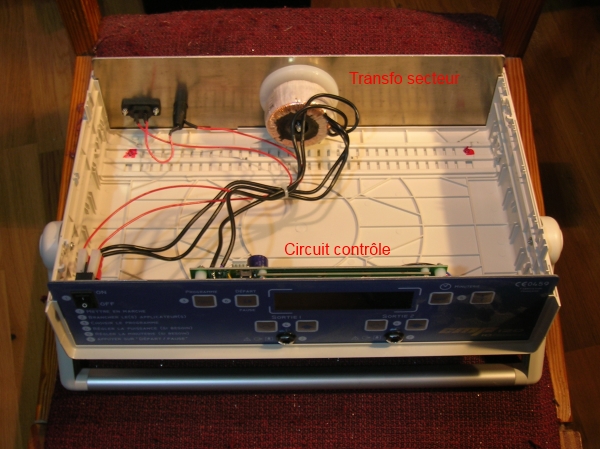

Son intérieur est plutôt vide:


Il s'alimente directement sur le secteur, on voit le transfo toroïdal sur le fond.

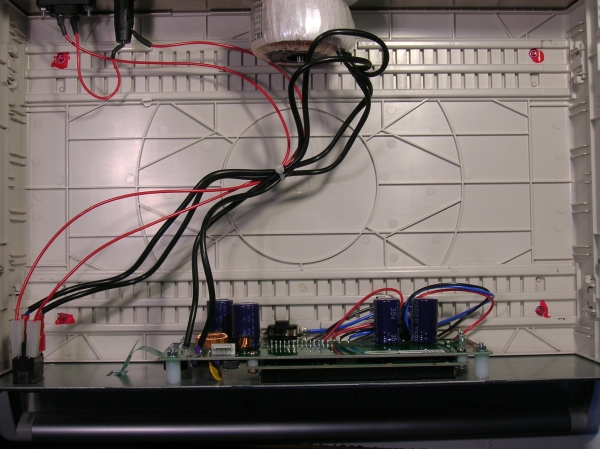

Le câblage est de bonne facture avec des connexions secteur isolées par gaine thermo.

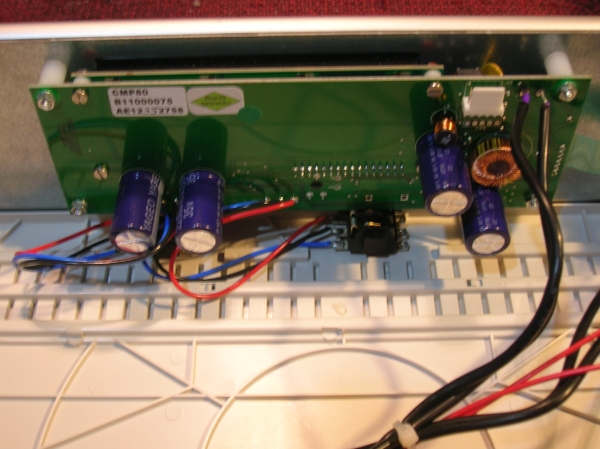

Il est géré par un microcontrôleur qui pilote un mosfet et l'affichage en commutant en tout ou rien  l'alimentation 12V sur les bobines.



Le signal a été relevé au gaussmètre sur la bobine spot (coussin intensif)  en mesurant en même temps le courant (assez élevé) passant dans le tapis avec une résistance de 0.5ohms en série (cela provoque une petite perte de tension mais suffit pour estimer le signal).
On notera que la puissance du signal est gérée en modulant la durée  de l'impulsion de courant (commutation de tension), ce qui , conjugué avec la valeur de l'inductance de la bobine, va limiter la valeur crête du courant qui passe dans la bobine, bonc le champ magnétique produit B. Ceci simplifie beaucoup les circuits de commutation donc la carte électronique.
