Etude du Miramate Big Magic

Il est diffusé sur le site https://www.miramate.com

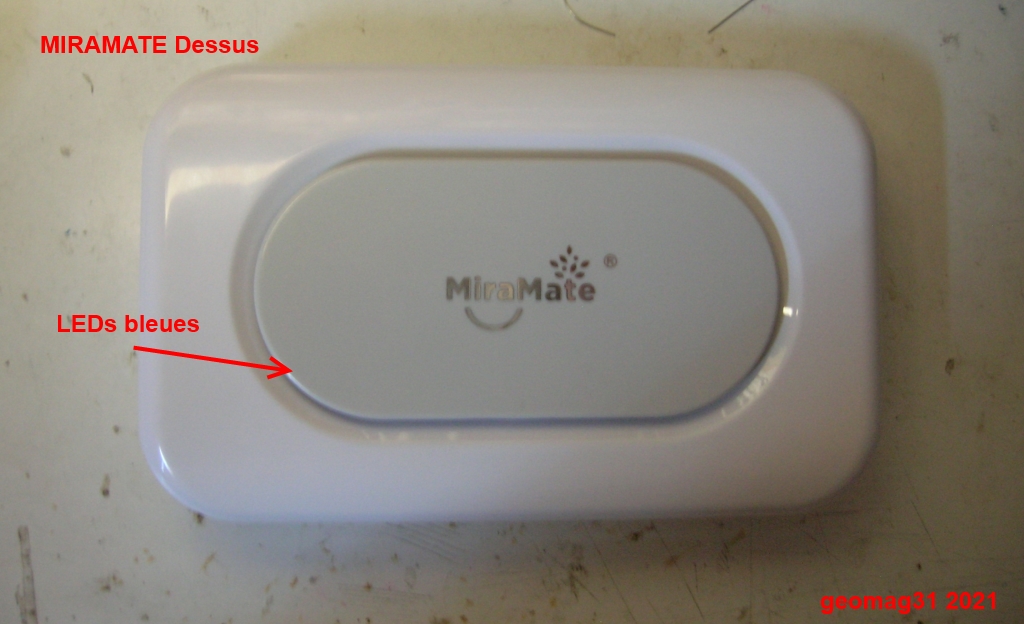

Le Miramate Big Magic  est livré dans un sac portable contenant le tapis, l'alimentation 5V et un testeur du tapis (un disque avec uen led qui visualise les impulsions magnétiques).

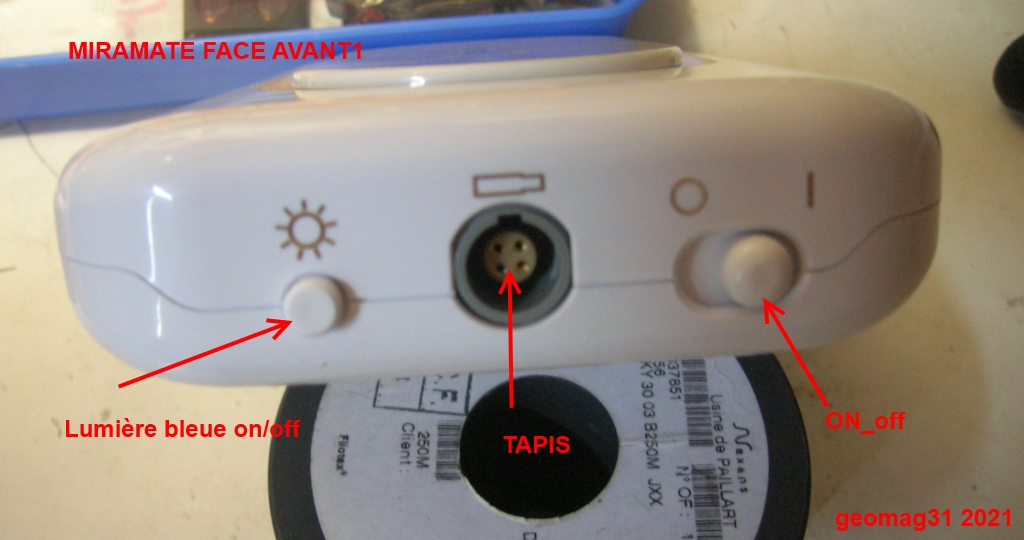

Face avant1:

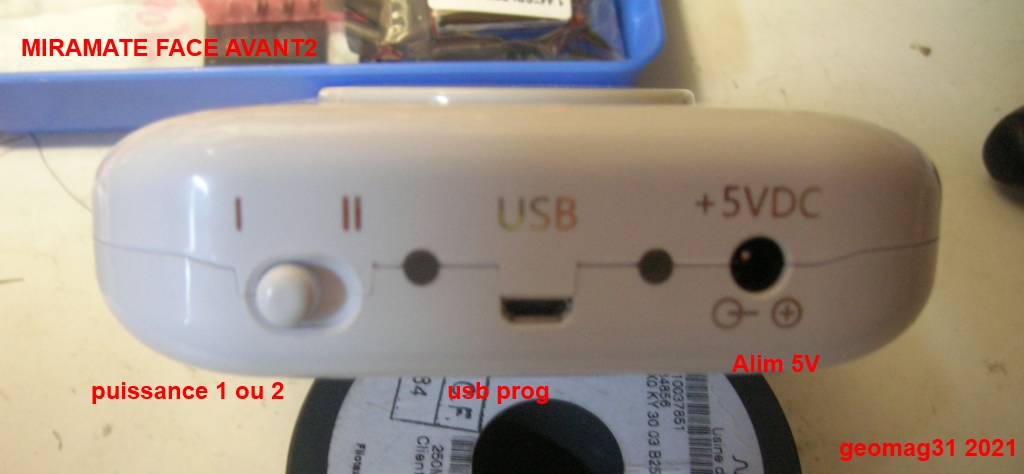

Face avant 2:

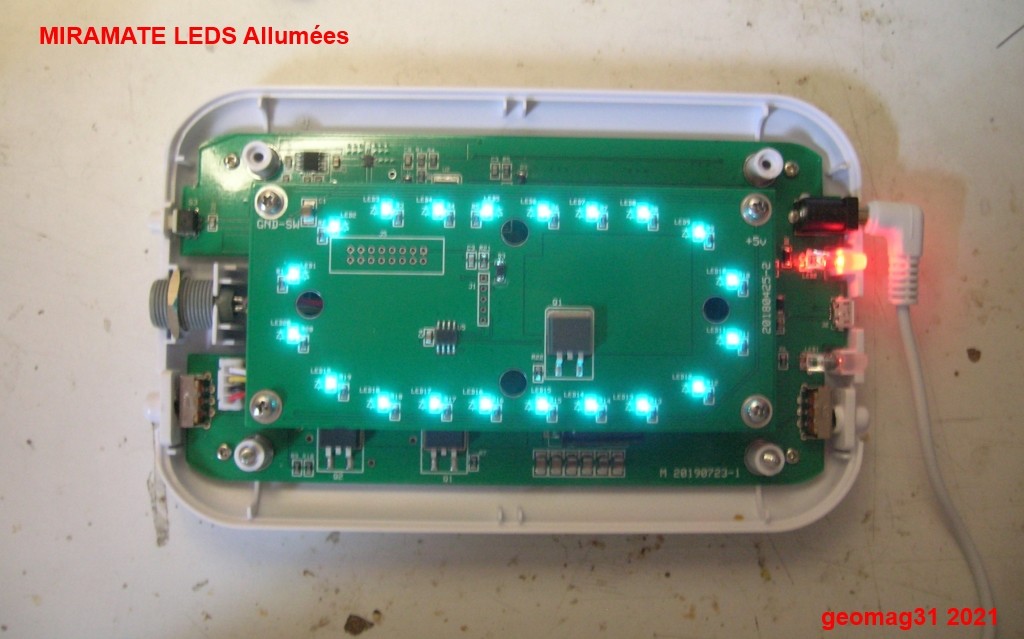

Ouvert avec les LEds bleues allumées (cela fait joli .. mais bof):

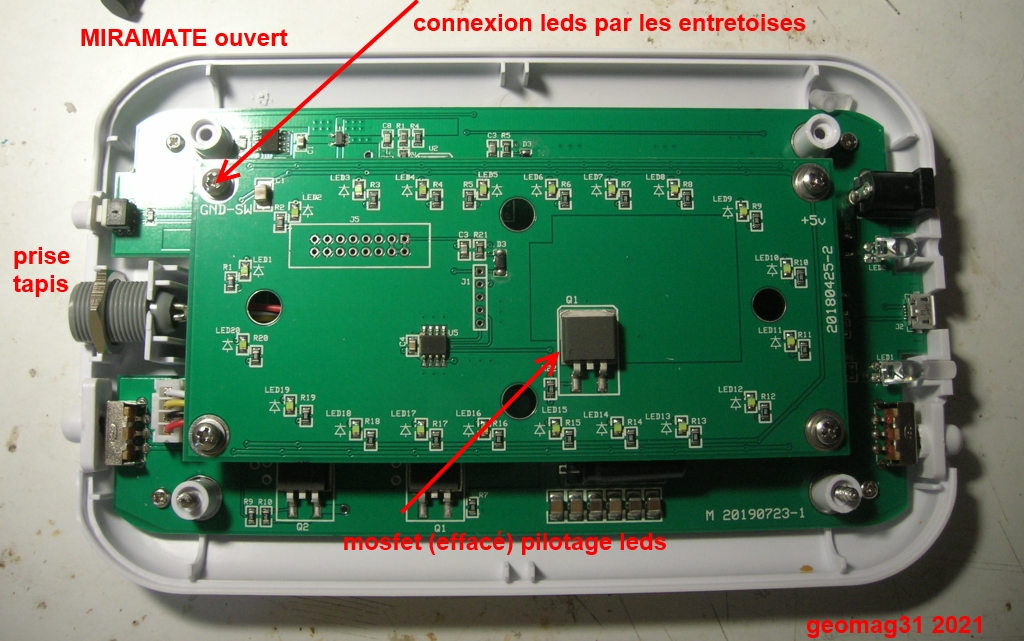

Carte supérieure de pilotage des leds:

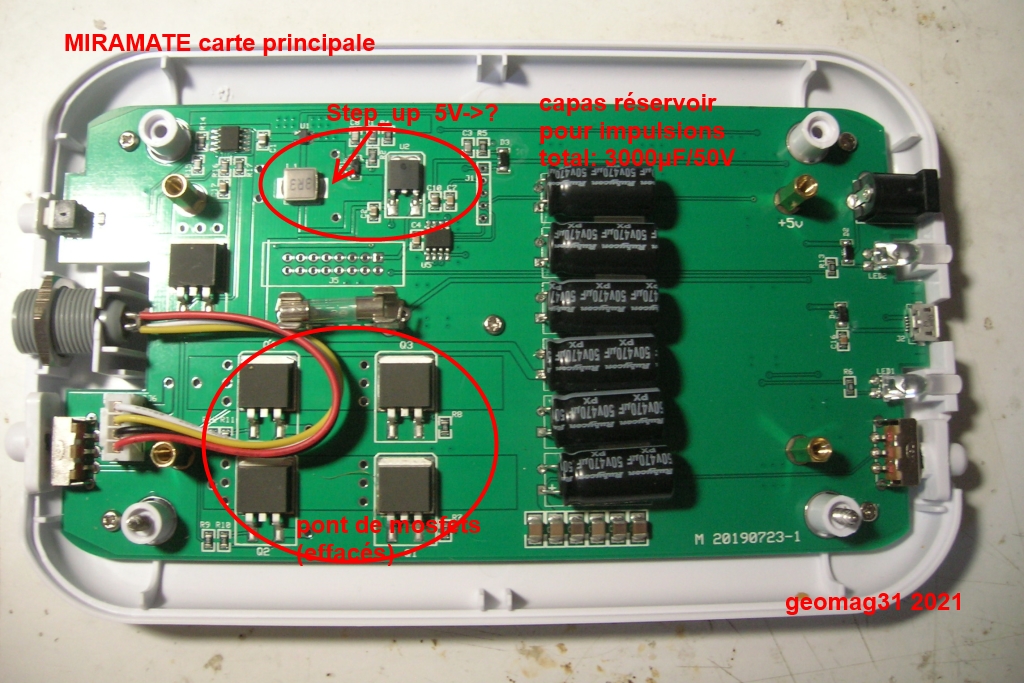

Carte principale  (les marquages des mosfets sont effacés...):


Je n'ai pas  fait de photo du dessous: il y a peut-être un µP pour l'interface USB, sauf si elle ne sert qu'à alimenter en 5V.

Le relevé du champ magnétique au gaussmètre au raz du tapis, plusieurs bobines sont présentes.
L'amplitude du champ varie périodiquement en quelques secondes et s'inverse péridiquement à la minute environ.

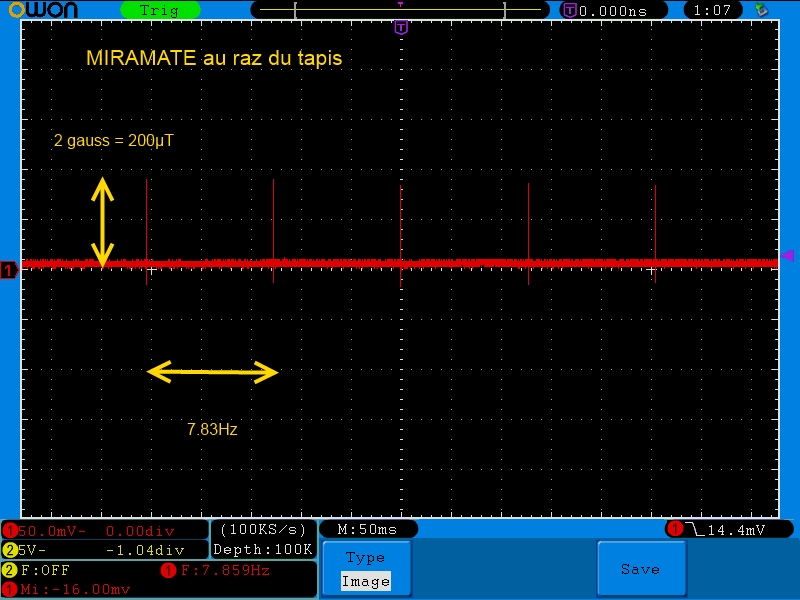

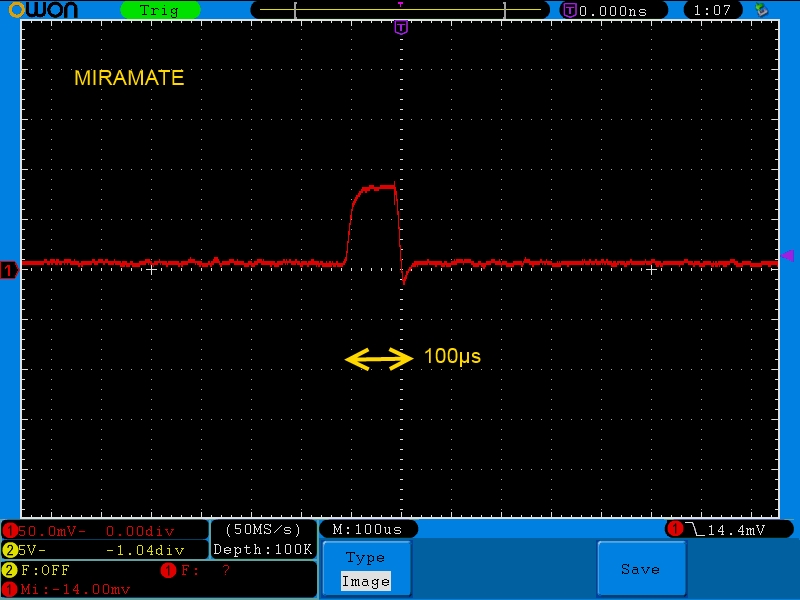

Le champ est impulsionnel de durée 100µs avec une fréquence de 7.83Hz (Schumann).
Il n'est pas très fort (200µT) au raz du tapis ce qui est raisonnable et conforme aux normes.




C'est bien fabriqué mais un peu cher  à mon goût pur ce que c'est,
 sauf si on considère le tapis plus difficile à fabriquer (encore que récupérer un tapis d'occase d'un vieux Bemer3000...)
