Sonde magnétomètre
Cette sonde permet de visualiser un champ magnétique variable sur un oscilloscope.
Elle a notamment été utilisée pour analyser les signaux magnétiques produits par divers appareils à champ magnétique pulsé (CMP) dont le Bemer3000 et le CMP120.
Sa bande passante va du continu  à 100KHz environ.
Sa sensibilité est de 25mV par Gauss  (1 Gauss= 100µT le champ magnétique terrestre est de l'ordre de 0.5 Gauss) , ratiométrique cad la tension est proportionnelle et linéaire au champ B intercepté par le capteur (en positif ou négatif).
Elle peut mesurer de -100 Gauss  à +100 Gauss sans saturer (il suffit d'éloigner la sonde pour ne pas saturer si on ne s'intéresse qu'à la forme du signal).

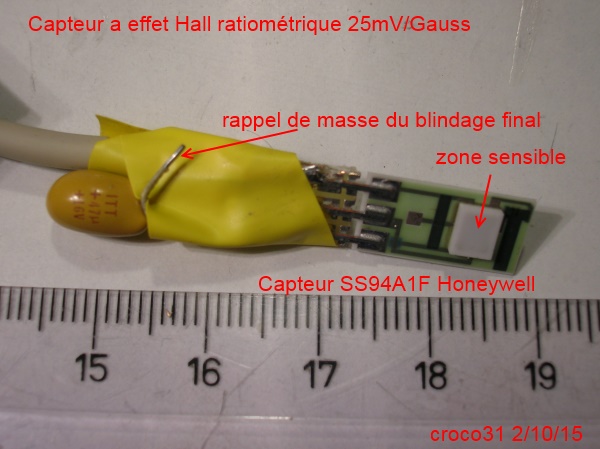

Elle utilise un capteur SS94A1F de Honeywell disponible chez RadioSpares (son prix est élevé : 79E TTC).
Le schéma de la sonde: PDF

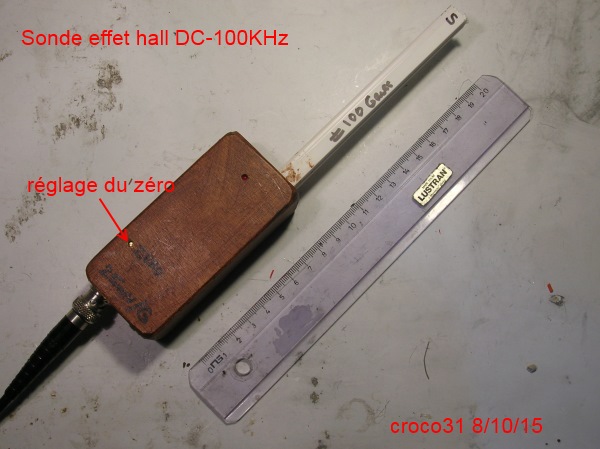

Elle est montée au bout d'un tube plastique, blindée par un feuillard de cuivre (transparent au champ magnétique), l'adaptation à la prise BNC se fait dans un boitier en bois contenant la pile 9V et quelques composants pour filtrer et régler le zéro.

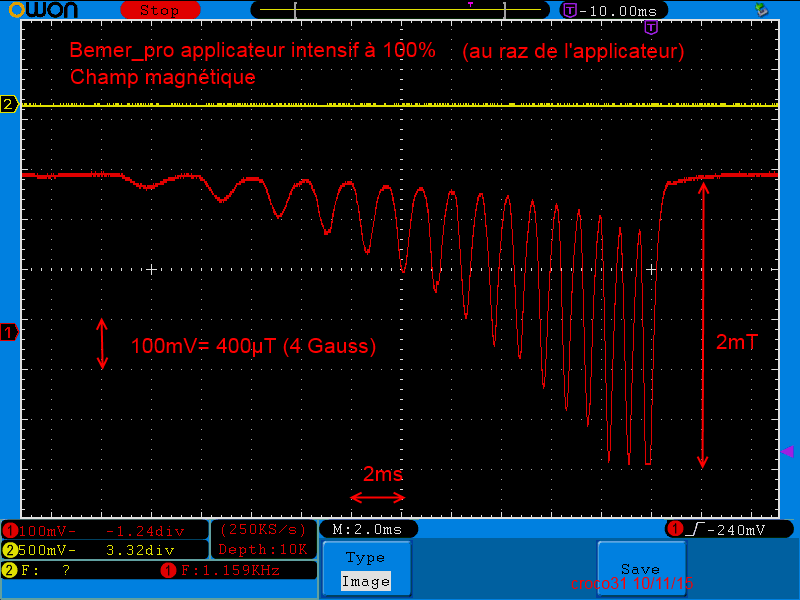

Par exemple elle  a permis de relever le signal sur le tapis d'un appareil BemerPro:

L'ancien Bemer3000 produisait d'ailleurs le même signal:

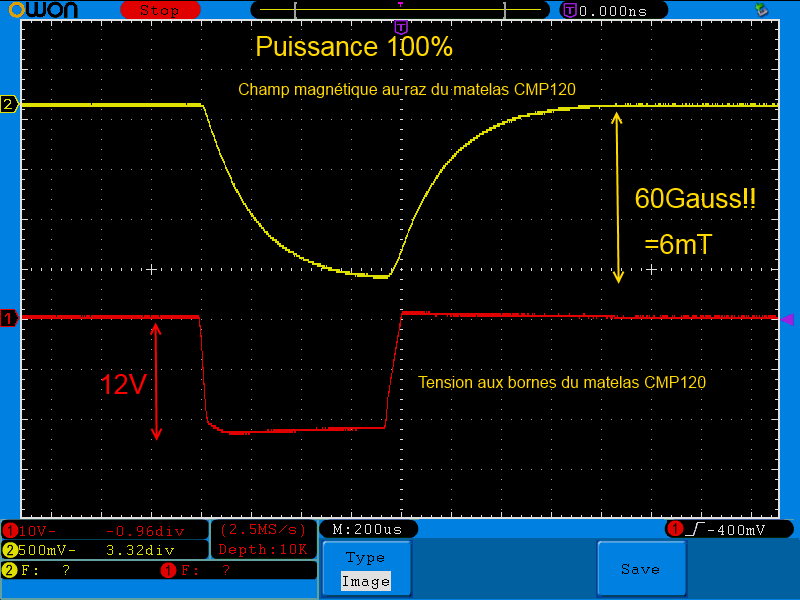

L'appareil CMP120 produit des signaux bien plus simples mais plus forts:
