L'imprimante 3D

Enfin je me suis décidé à acquérir une imprimante 3D.

J'ai pris un modèle CREALITY CR10S-PRO, qui était en promo à Noël (380E quand même) et mes deux amis avaient la même.
Son intérêt:
- plateau chauffant avec calage automatique de l'horizontale et du niveau 0 en 16 points.
- taille largement suffisante (300x300x400mm): elle est même trop importante (c'est encombrant) pour ce que j'en fais, on voit toujours trop grand...
- pilotage par un PC via USB ou par une carte µSDCARD contennat les fichiers GCODE à imprimer  (comme ma graveuse laser)

Elle a été livrée démontée, mais son assemblage n'a pas posé de problème.

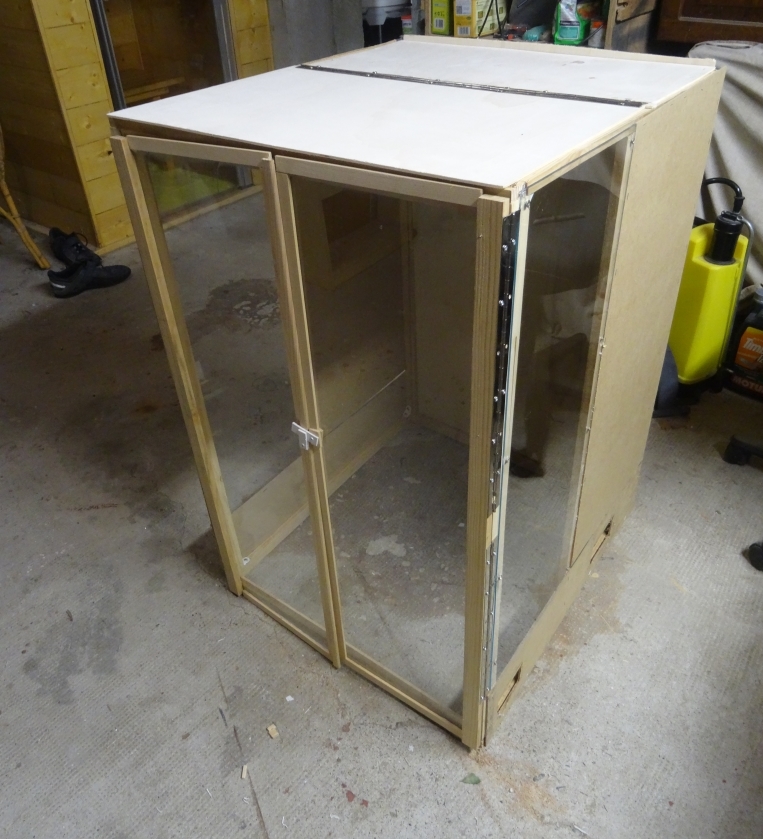

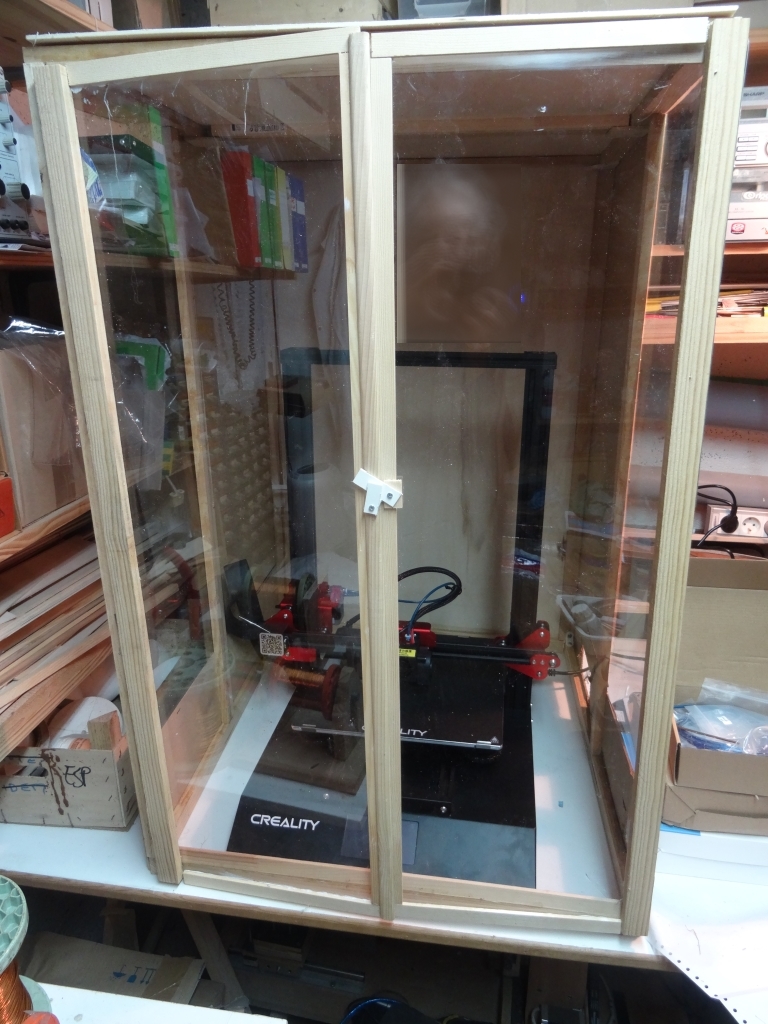

Afin de pouvoir traiter des matières type ABS, j'ai construit une caisse pour confiner la machine (il fait assez froid dans mon atelier).
Cette caisse est faite avec de simples plaques de CTP peuplier 5mm et une porte en verre acrylique bloquée par des aimants, ce qui permet de surveiller l'impression sans ouvrir.



Les matériaux:
J'utilise pour  le moment du PLA+   (JAYO) trouvé sur Amazon.
Il est moins résistant à l'humidité que l'ABS mais au moins non toxique et sans odeur. L'ABS demandera absolument une enceinte fermée et une aération.

Le logiciel:

Comme mon PC (64bits) est sous WIN7 et que la dzrnière version demande WIN10 64bits, j'utilise une version 4.10 de CURA.
C'est l'outil gratuit de référence pour générer les fichiers Gcode à partir des fichiers de modèles STL.
Heureusement ma CAO 3D habituelle (VectorWorks2014 ) permet d'exporter les fichiers 3D au format .STL, cela ne change pas les habitudes de conception.

Les premiers designs:

Un petit cube de 1cm  a servi de test pour le bon foncionnement de la machine.
On trouve plein de modèles STL sur internet (gratuit ou payant), j'utilise surtout le site cult3D.
Il y a beaucoup de choses plus ou moins intéressantes.

J'ai fait quelques designs persos:

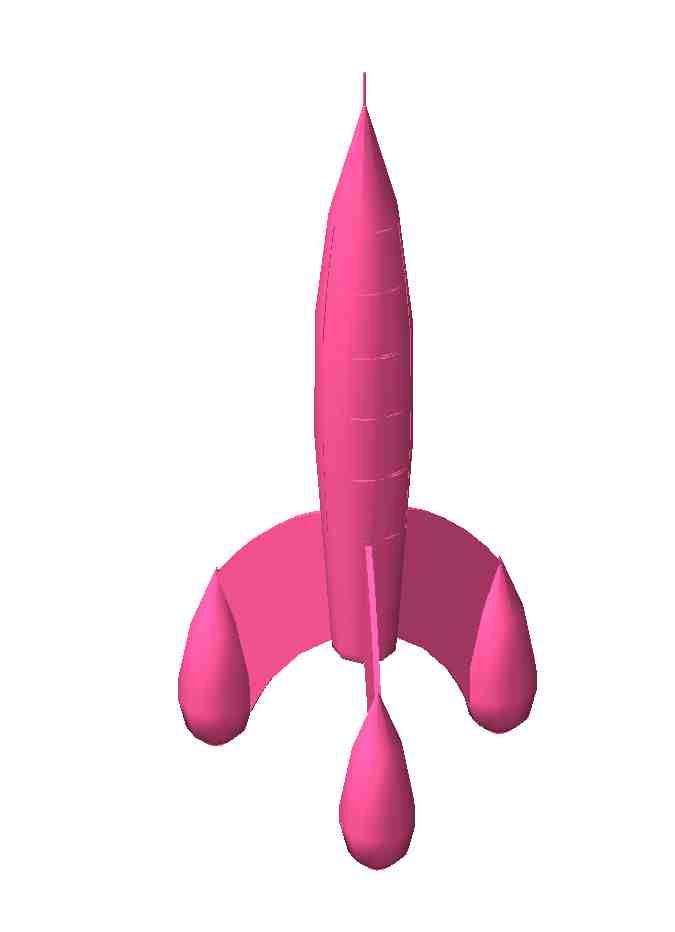

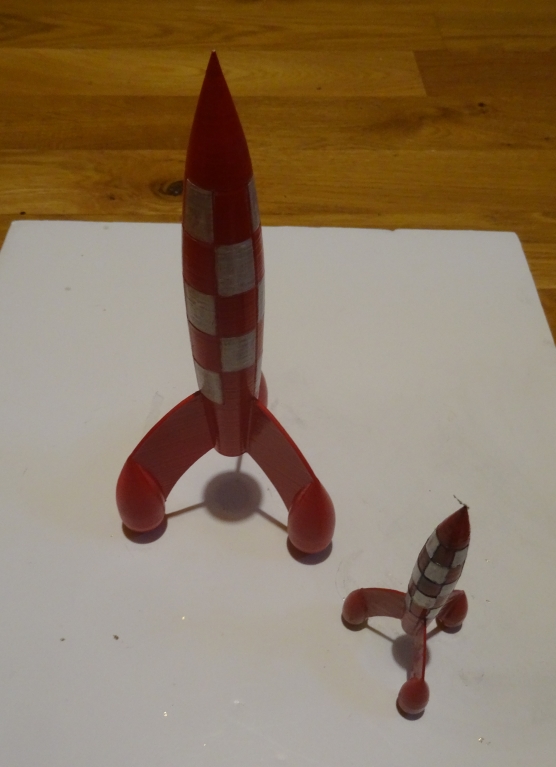

- fusée Tintin:

Version H100mm: les rainures sont moins marquées et plus difficiles à peindre en blanc. Il faut 3 heures d'impression.
Version H200mm: les rainures sont bien marquées, mais il faut 7 heures  (il faut surveiller au début mais ensuite cela se fait tout seul pendant la nuit).
Elles sont imprimées en PLA+ blanc, peintes en rouge acrylique à la bombe et les carrés blancs peints au pinceau en blanc acrylique., puis du vernis acrylique en bombre pour finir.

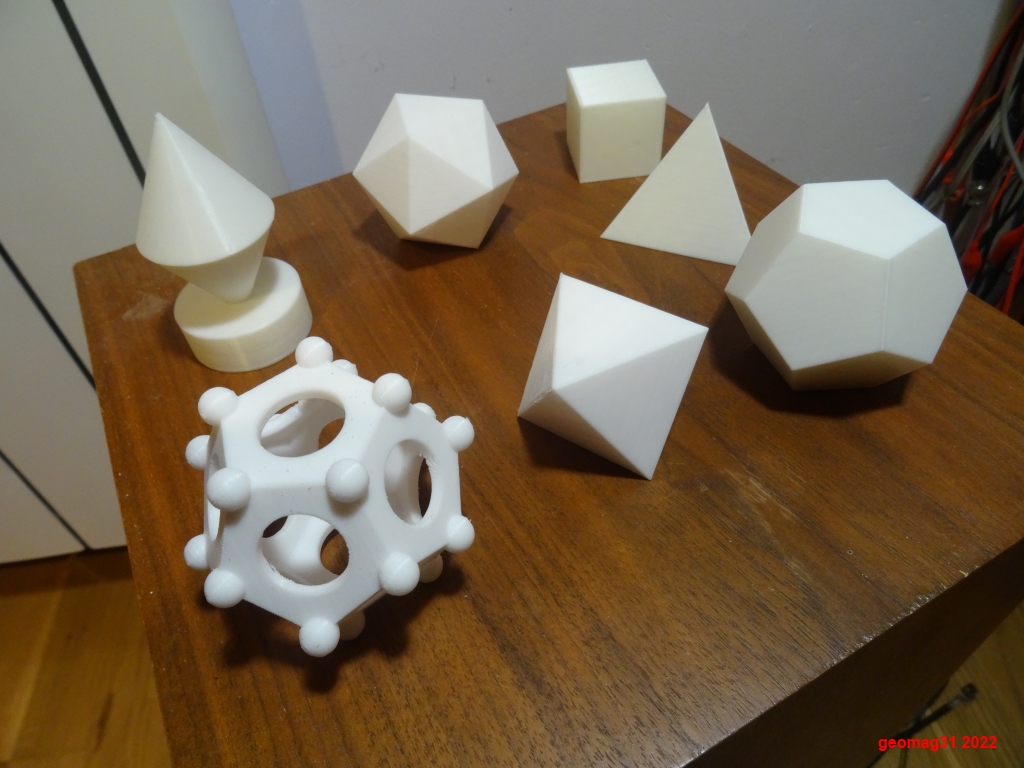

- solides de Platon:

Solides_platon.stl: les 5 solides de Platon
Merkhaba.stl: le solide Merkhaba
boules.stl: le dodécaèdre à boules

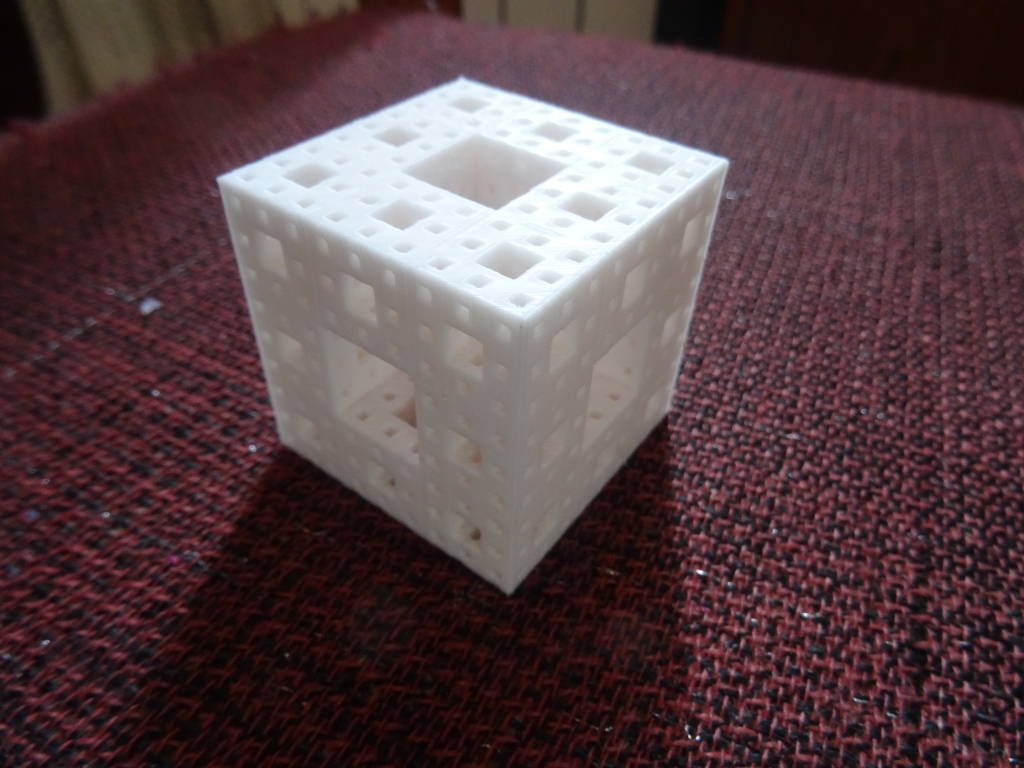

- solide fractal
C'est un cube fractal de niveau 3 (3 imbrications)

cube_fractal.stl:

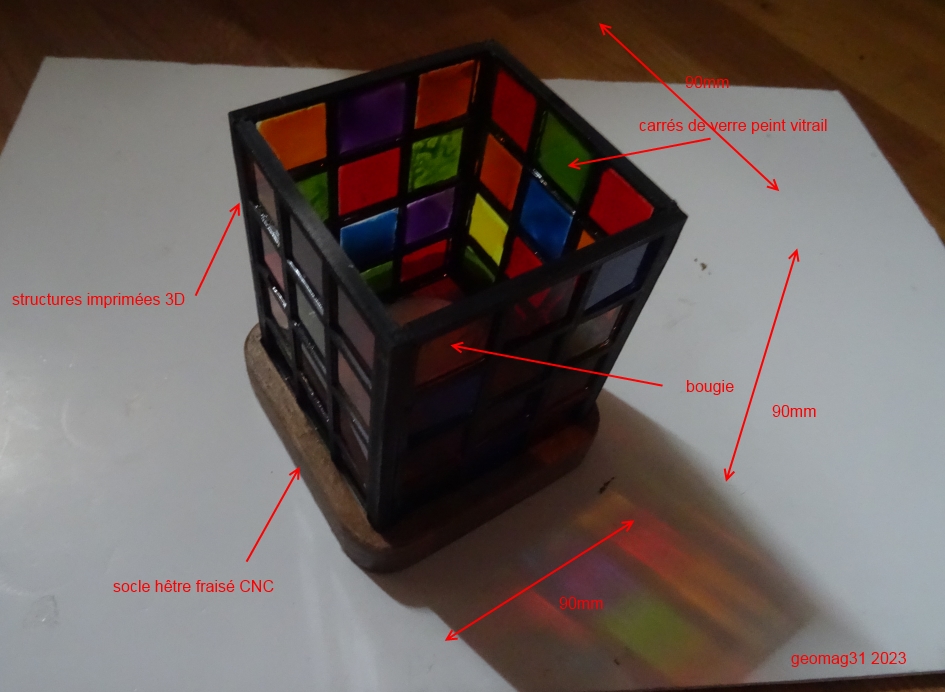

- bougeoir en verre vitrail
Ce bougeoir est un cube d'arête 9cm avec un support recevant une bougie normale ou une bougie basse.
Il est constitué de 4 cadres assemblés par une rainure en queue d'aronde.
Chaque cadre supporte 12 carrés de verre vitrail de 22mm de diverses couleurs, collés à la colle à verre transparente sur leur coins.

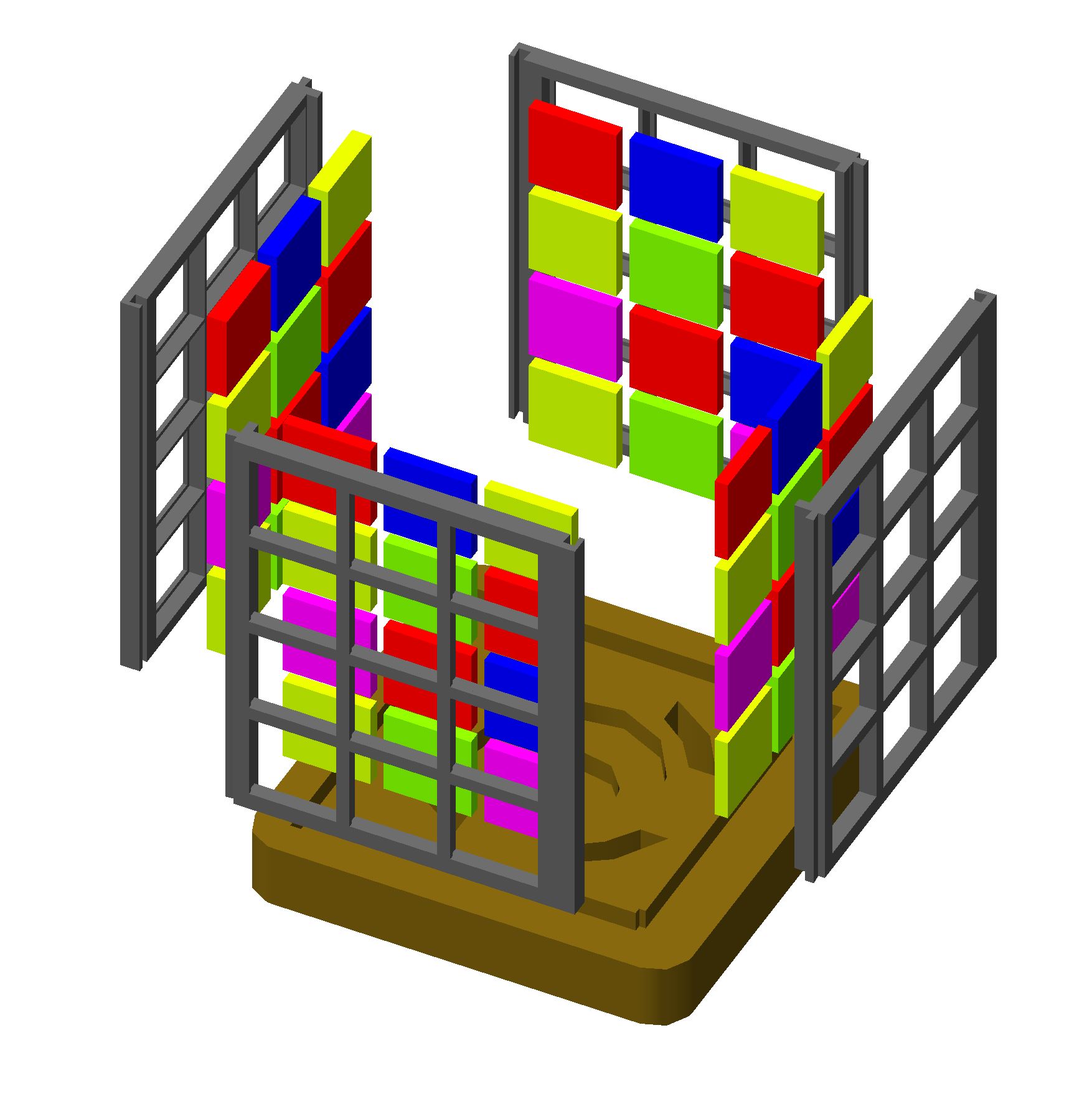

                                                       Assemblage
  Le support a été fraisé dans du bois à la CNC, mais on peut aussi l'imprimer.
L'air circule grâce à des découpes et en collant des supports en feutre sous le support.

mini_bougeoir.stl
support_bougeoir.stl
support.dxf: pour utiliser en gravure cnc
