Lampe éclairée au
format Cheops
Une
pyramide aux dimensions en proportions exactes de la Grande Pyramide de
Cheops aurait des propriétés énergétiques intéressantes si elle est
bien orientée.
Il y a des années j'en avais construite une de 1 mètre de hauteur en
plaques de platre BA13 : résultat net mais détruite car elle me gênait
en terme de sensations (je l'avais positionnée et orientée Nord
par mégarde sur un point géopathogène du sous-sol et je ne
connaisais pas ce type de point.....).
Donc il faut faire attention avec ce genre de solide.
Pour limiter les problèmes j'ai voulu faire une lampe pyramide en verre gravé au laser de taille bien plus modeste (150mm).
Comme il n'est pas simple d'assembler exactement des triangles de verre
avec la méthode Tiffany et avoir des bordures nettes et esthétiques,

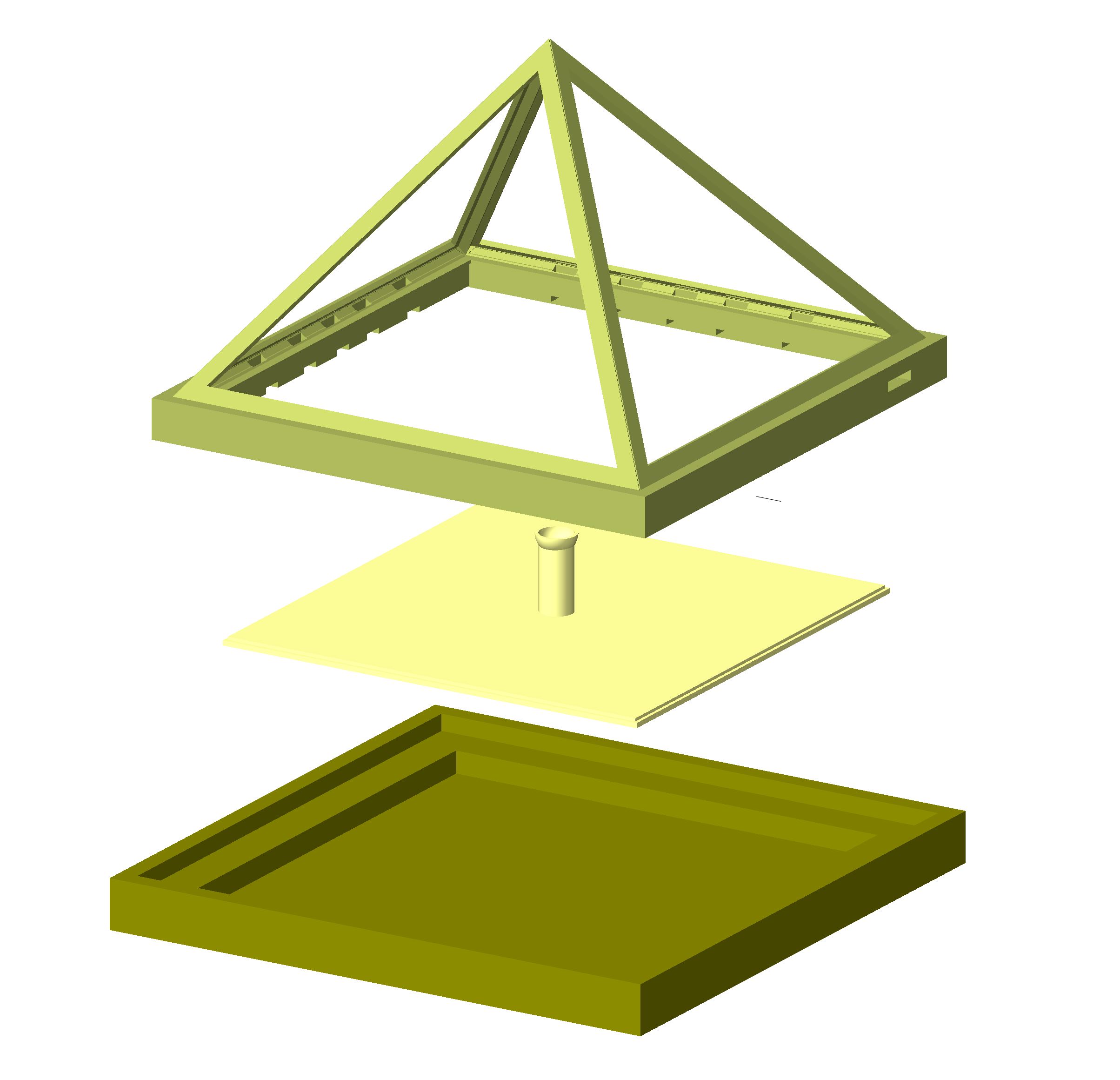

j'ai imprimé 3D en PLA noir le squelette de la pyramide, ce qui permet
de monter et coller les triangles des faces par l'intérieur.
Les dimensions sont ainsi bien homothétiques de la Grande Pyramide.
Il faut 14 heures pour l'imprimer sans besoin de supports: le fichier stl.

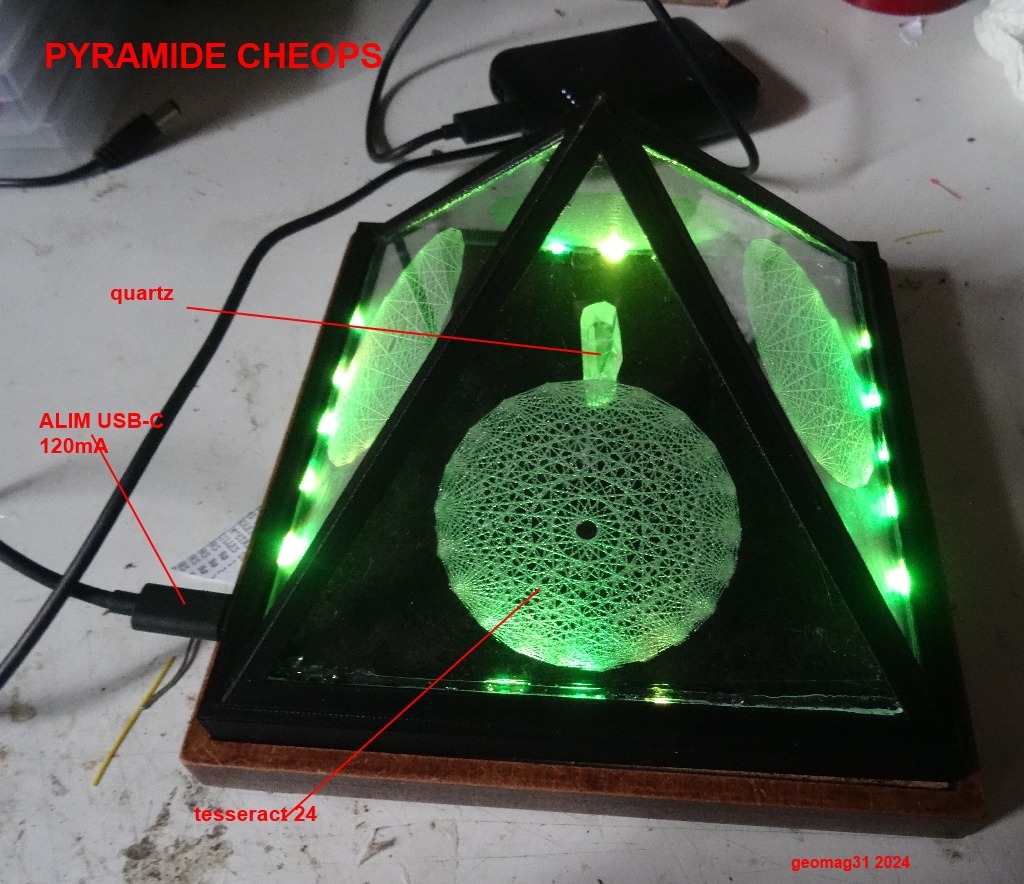

La chambre du roi est simulée par un quartz au 1/3 monté sur un suport imprimé qui sera collé sur la plaque interne: le support stl.
Pour en faire une lampe de déco, les faces sont gravées laser avec un
tesseract24 sur du verre à vitre de 2mm (ou 3mm mais il faudra
peut-être le biseauter).
Pour graver il faut d'abord peindre en noir le verre (à la bombe),
laisser sécher, graver en une seule passe (1000mm/mn et 10W sur
mon imprimante), puis enlever la peinture (acétone ou autre). Pour
éviter de gacher du verre à la coupe si on en fait plusieurs à la fois
(cela m'est arrivé), il vaut mieux couper des rectangles unitaires
gravés un par un.
fichier DXF du gravage (j'utilise LightBurn)

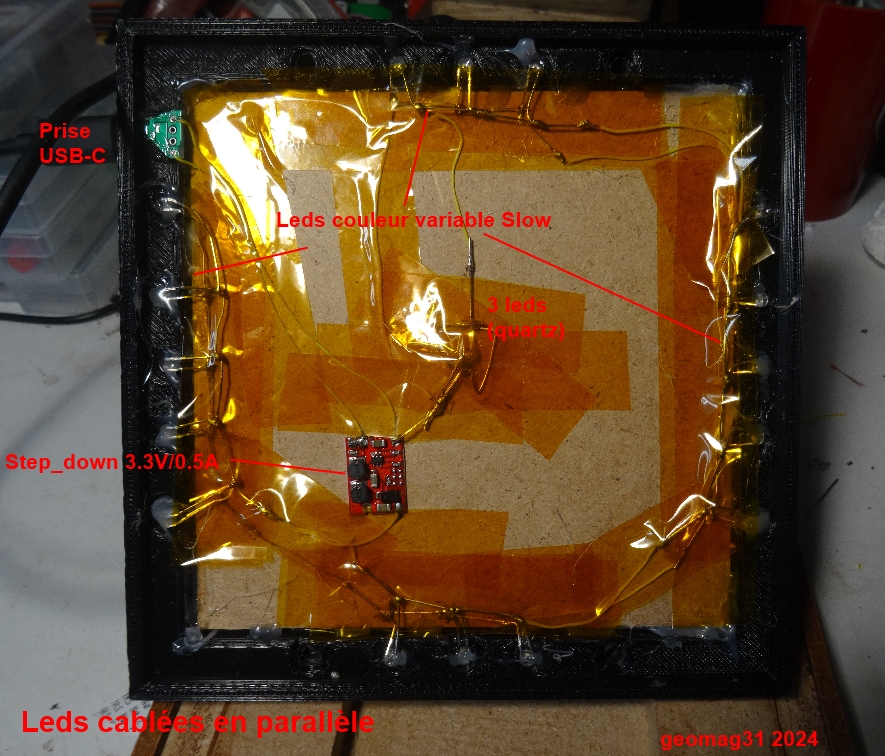

Le tout est illuminé par des leds 3mm à changement lent de couleur, y compris le quartz à travers 3 trous sous son support qui est creux.
Toutes les leds sont montées en parallèle et alimentées en 3.3V, issu
d'un petit convertisseur Stepdown 3.3V/0.5A (AliE ou autre) qui
prend le 5V d'un prise USB-C insérée dans le bord du cadre.
En fait 3.3V est un peu fort et trop lumineux, il vaut mieux 2.9V environ, avec un convertissseur réglable.
La
consommation usb est de l'ordre de 150mA ce qui permet de l'alimenter
par un port de PC: j'utilise une batterie 5000mAh de recharge de
portable pour les essais.
Les trous prévus dans le cadre permettent de passer la lumière par la tranche du verre et enficher les leds 3mm .
Comme les leds ont des différences de période, toutes les couleurs se mélangent au bout d'un moment.

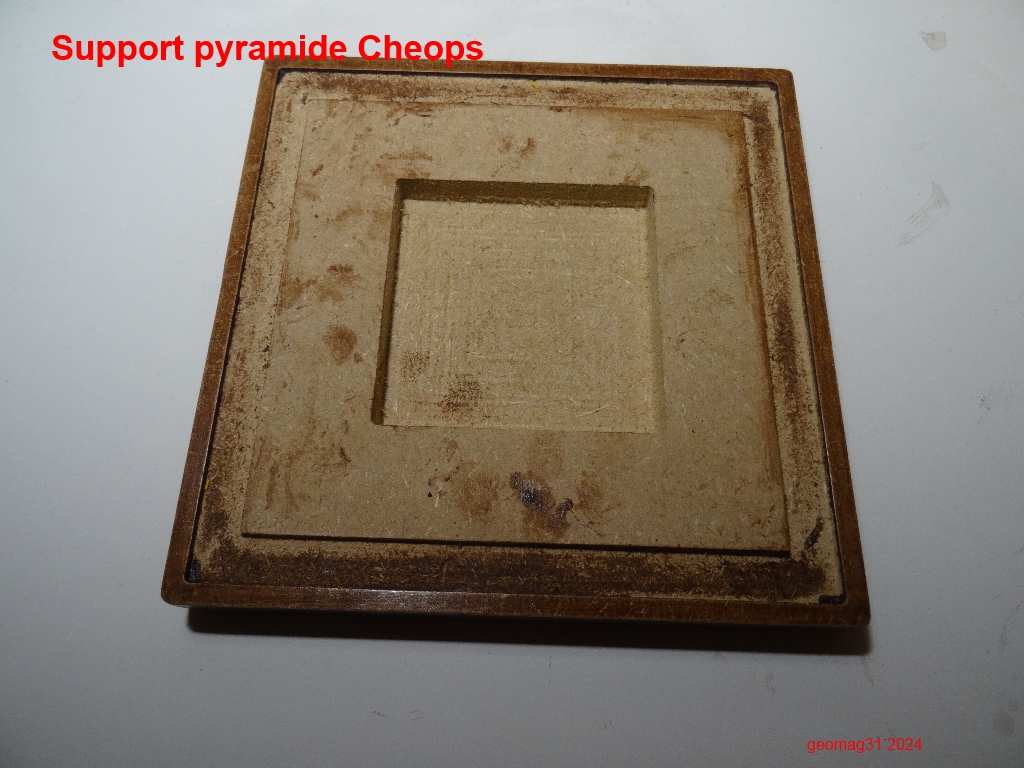

Le cadre est monté/collé sur un support en bois en MDF15mm découpé CNC, puis ciré. fichier DXF de découpe
Une plaque interne en MDF3mm peinte en noir bouche le fond de la pyramide: fichier découpe du fond

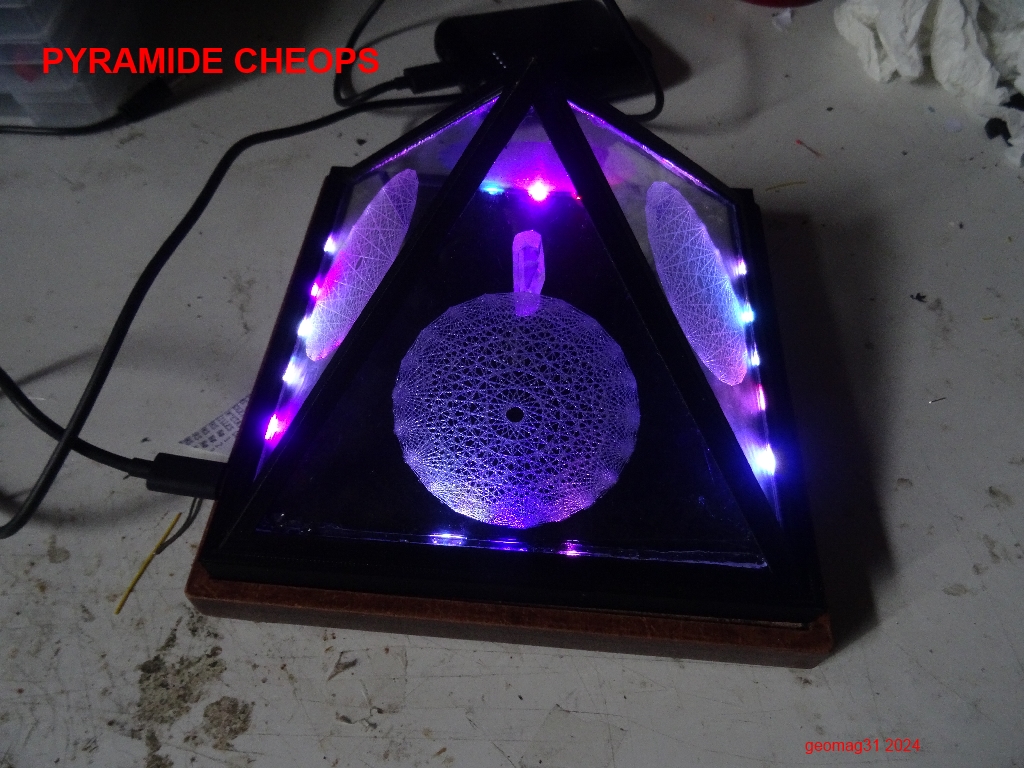

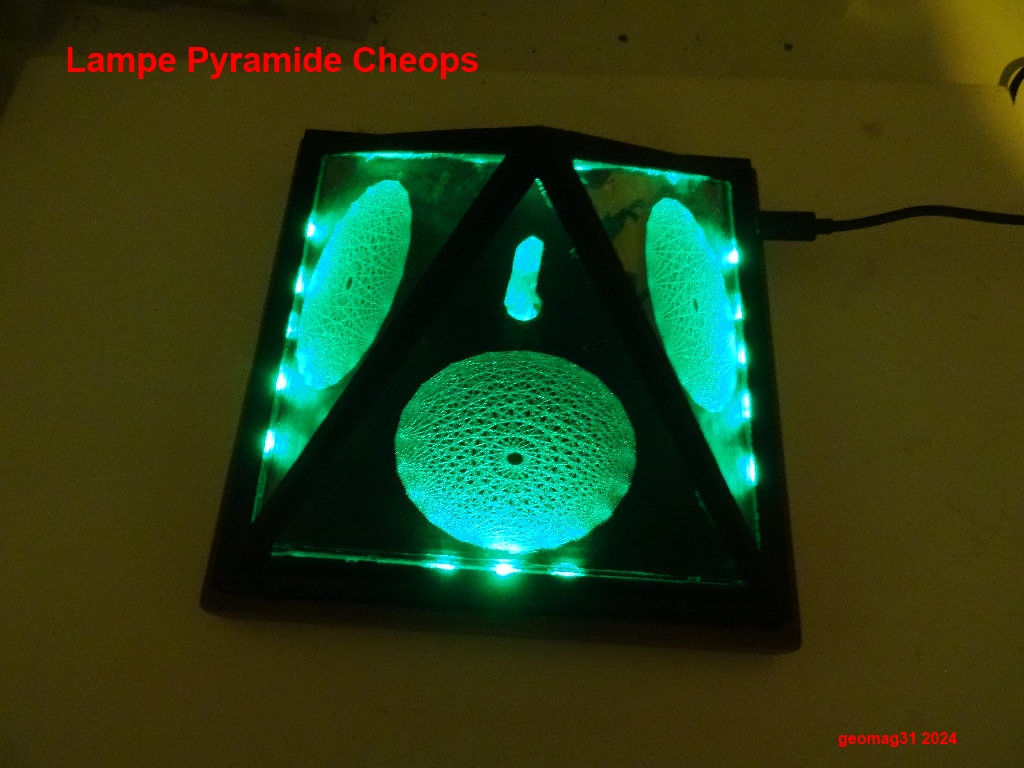

Le résultat est sympa:
En termes vibratoire:
- une face orientée Nord et éteinte: 30000UB
- une face orientée Nord et allumée: 130000UB
