Une lampe à Leds rouges modulée Rife

Afin de tester l'effet de la lumière rouge modulée par des fréquences Rife, j'ai utilisé des panneaux à Leds trouvés chez le récupérateur de métaux (Ets Fournier à Toulouse) pour fabriquer une lampe modulée.

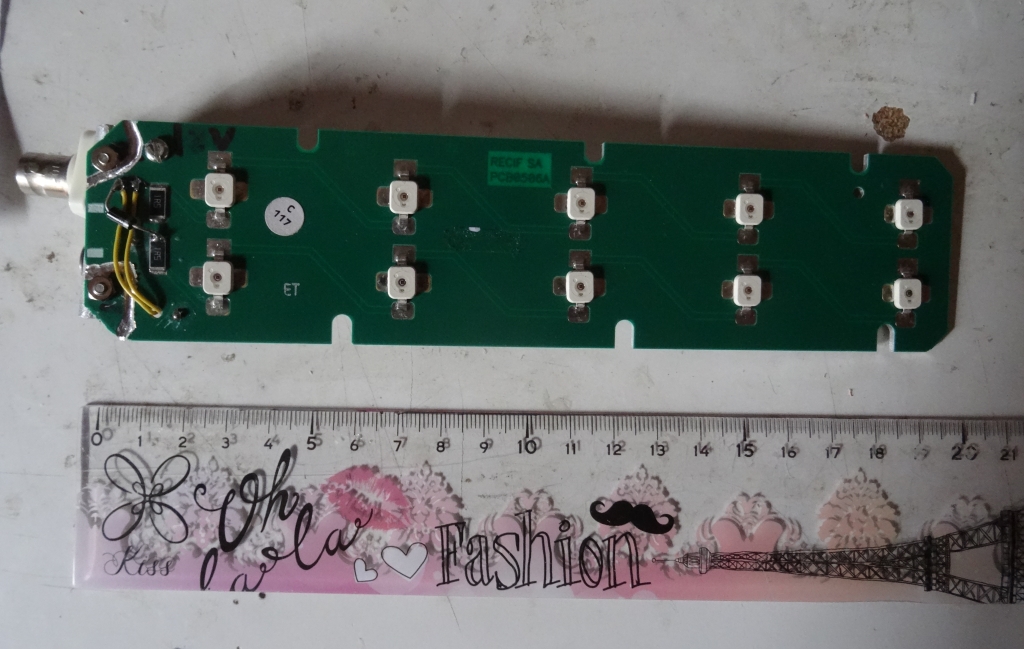

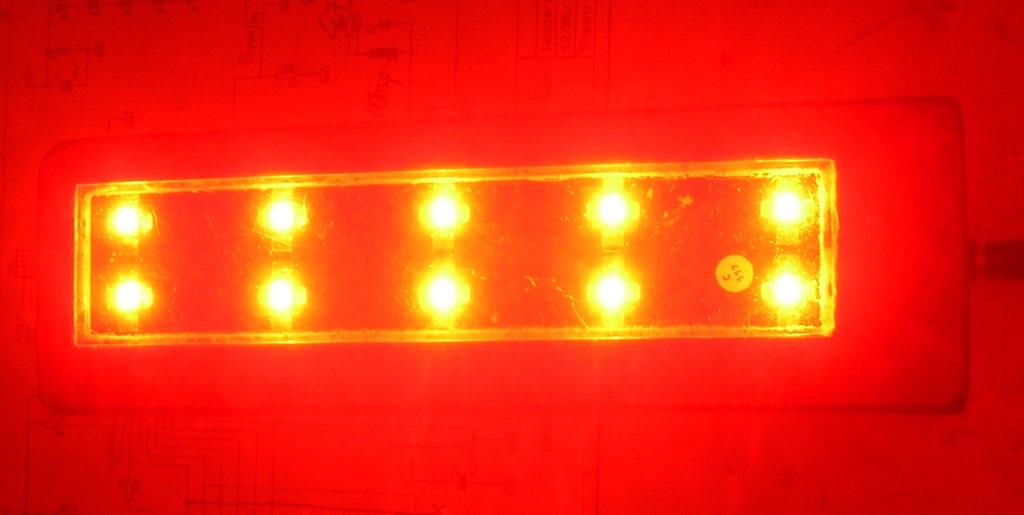

Ces panneaux de 10 leds rouges ( 2  branches de 5 leds en parallèle) doivent provenir d'un système d'éclairage d'objets en productique (Sté RECIF SA).



Ce panneau est alimenté en 12V, et il est facile d'en réaliser un équivalent avec des leds unitaires: il faut prévoir une plaque alu pour dissiper la chaleur produite par les leds.
On trouve sur ebay des leds 10W rouges alimentées en 10 ou 12V, une ou deux leds de ce type suffirait. On pourrait aussi remplacer la led blanche d'un projecteur 10 ou 20W en 12V (voire 220V en supprimant la partie alim) pour éviter de faire une boîte.

Le but est de moduler le panneau avec des fréquences Rife, comme le fait Spooky avec son panneau à leds ou les lasers à mettre dans le nez...

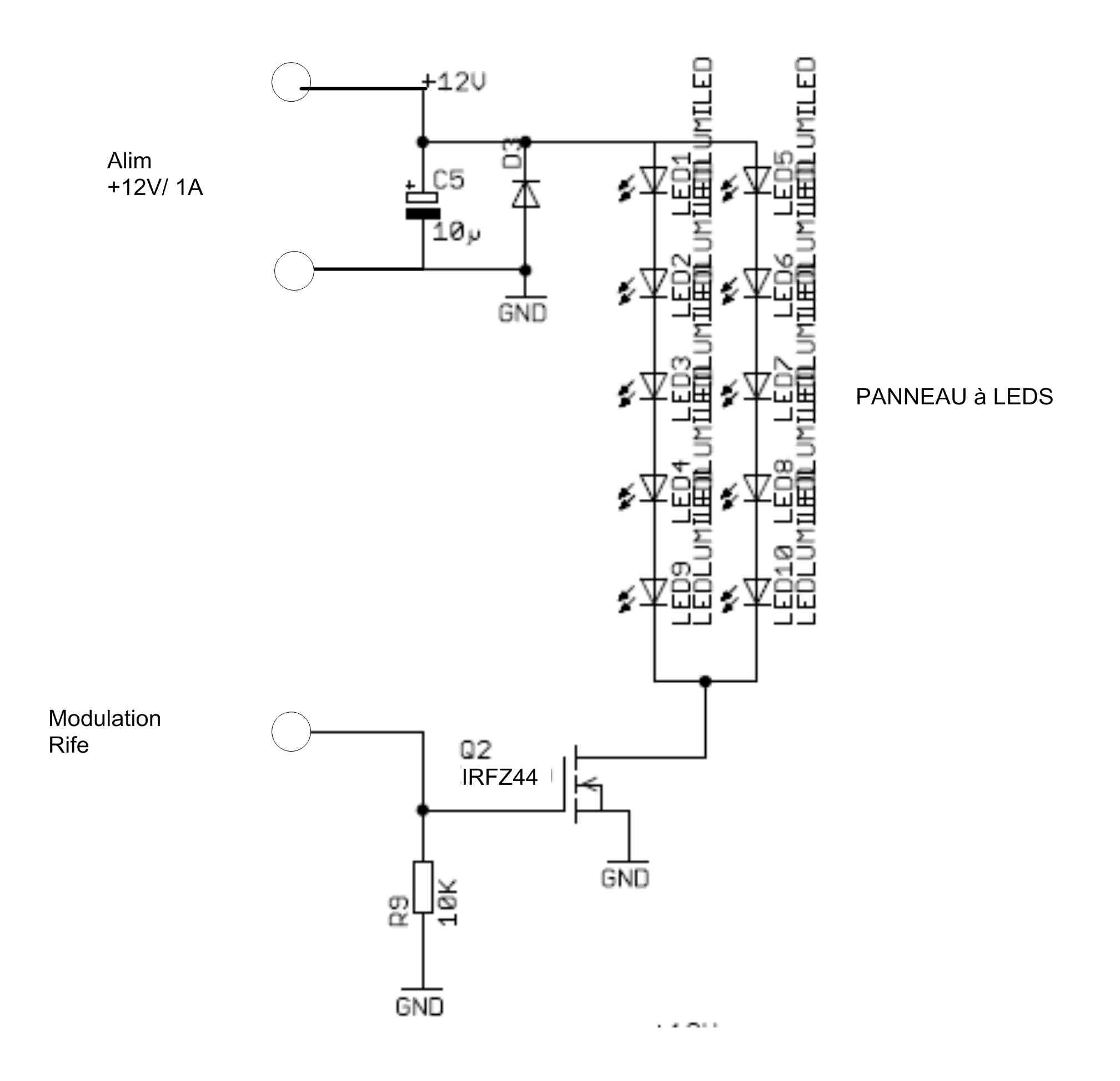

Ceci se fait simplement avec un mosfet IRFZ44 piloté par un générateur (une sortie TTL 0 à 5V est suffisante pour activer le mosfet).

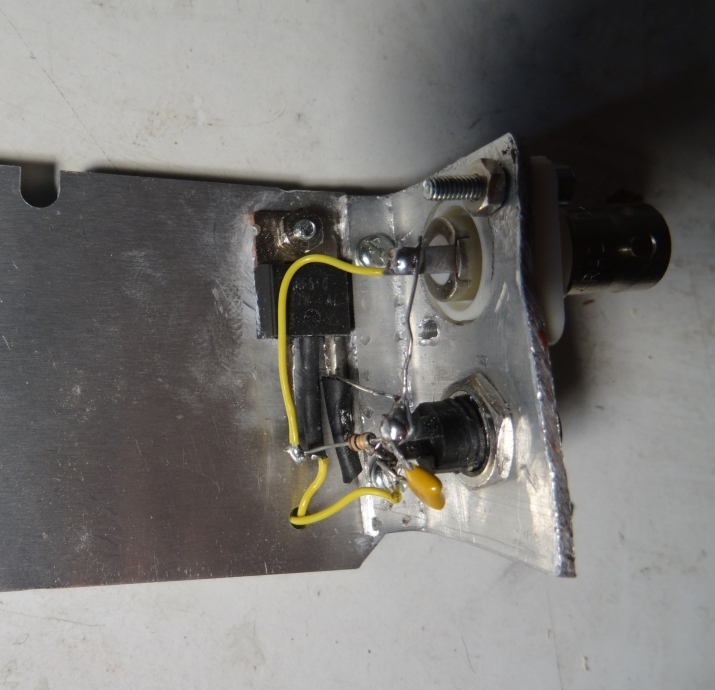

Un premier  prototype a été réalisé en rajoutant une prise 12V et un mosfet câblé en l'air.


La modulation fonctionne bien et peut être issue du boitier µSpooky.
En pratique cela demande 2 boitiers et 2 blocs d'alim plus  un câble de liaison: encombrant ....

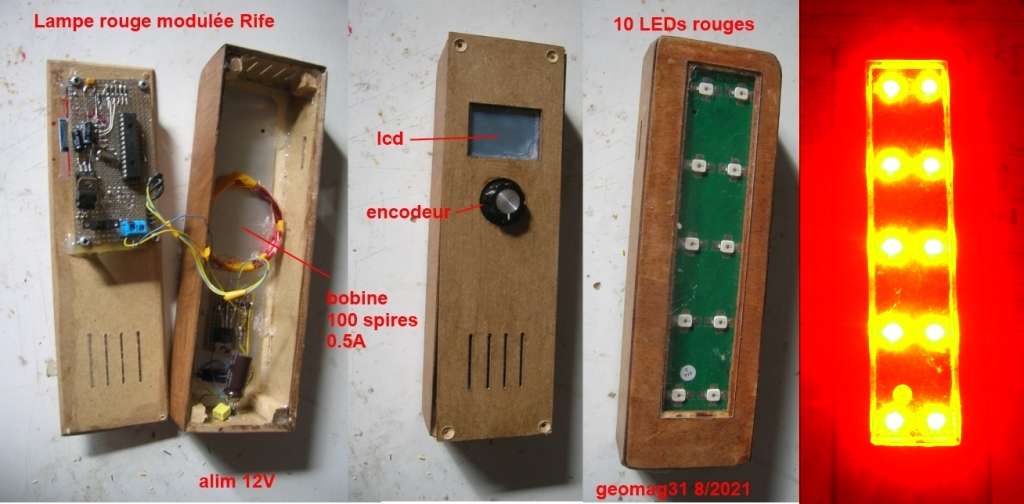

J'ai donc voulu intégrer le tout dans un seul boitier facile à tenir à la main, alimenté par un seul bloc secteur 12V.
Pour cela j'ai intégré directement le module µSpooky dans la boite, et en prime, comme des sorties non utilisées du µP étaient disponibles, j'ai rajouté une bobine pour générer un champ magnétique pulsé type CMP.

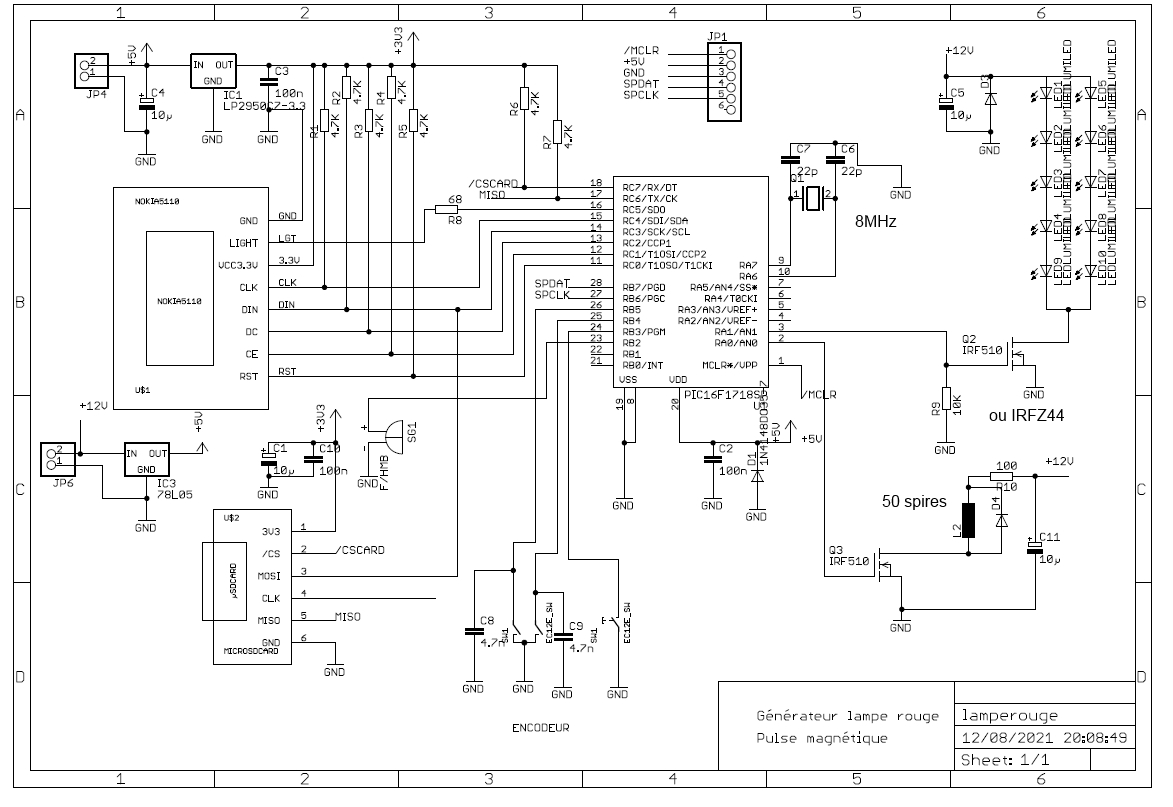

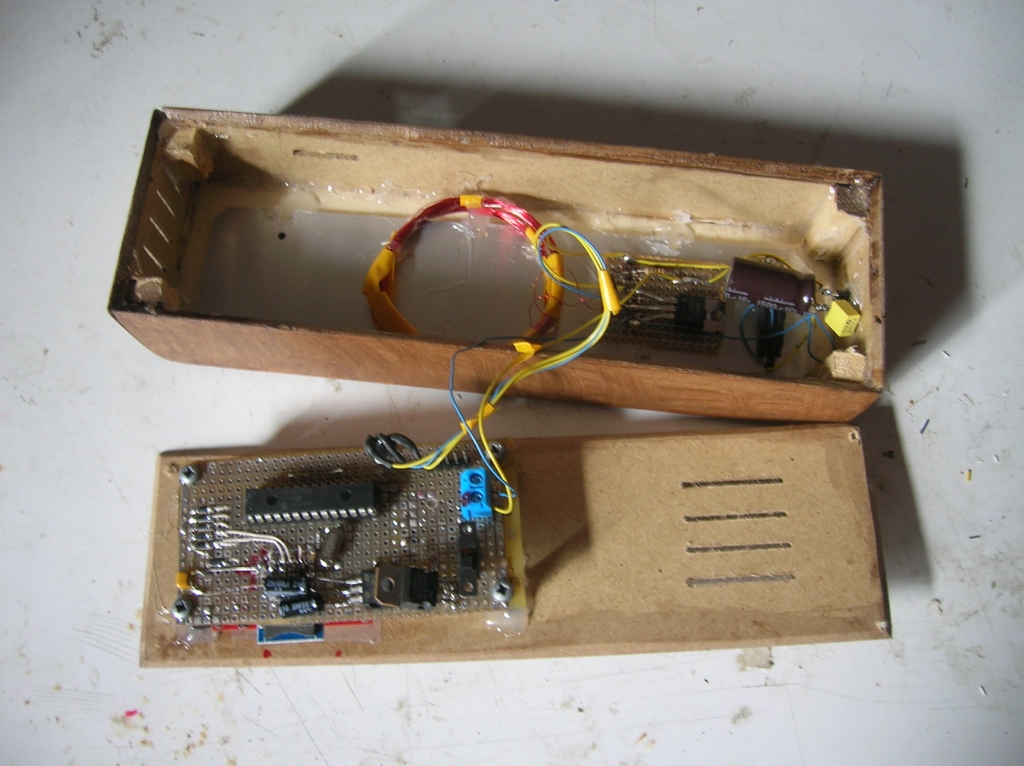

Le schéma été cablé sur une plaque à trous, n'ayant pas encore le PCB V1.2 de µSpooky intégrant l'alim 12V (au lieu de 5V), et devant rajouter le pilotage de la bobine magnétique  (100 tours de fil émaillé autour du panneau à leds avec 0.5A).
Le schéma est plus simple que celui de µSpooky car il n'y a pas la fonction analogique et l'élévateur de tension.
Le PCB V1.2 de µSpooky peut néanmoins être utilisé en câblant à part les mosfets.


Le schéma en pdf: PDF.

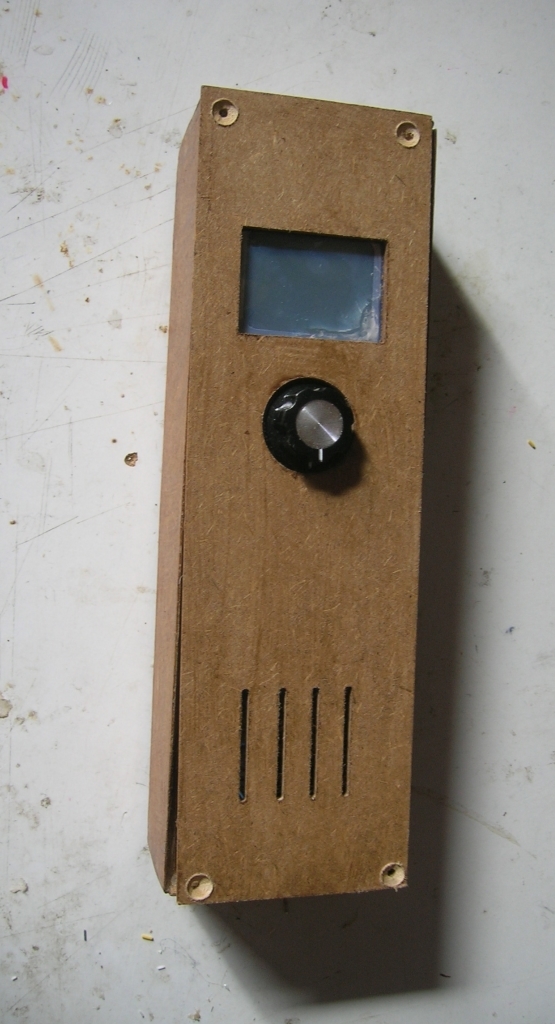

Le boitier est un parallélépipède en MDF3mm: une poignée ronde eut été plus agréable à tenir.

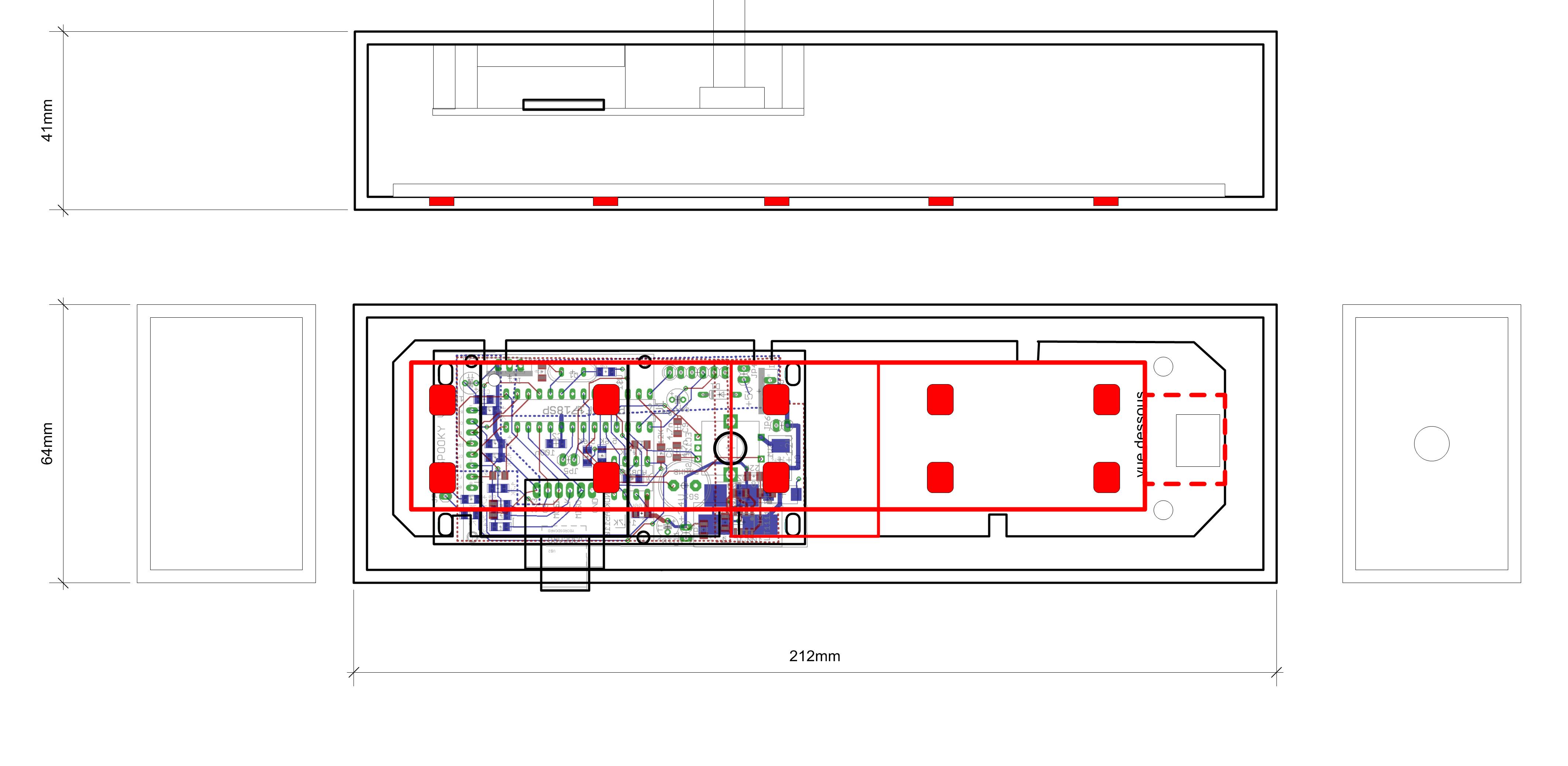

Le boitier:

Le fichier DXF de découpe des panneaux à la CNC: DXF



Le logiciel est inspiré du logiciel de µSpooky (sa doc est partiellement applicable):
Le menu comprend les fonctions suivantes:
- configuration
- programmes au format Spooky sur fichiers de la SDCARD
- générateur où la fréquence est réglable continuement
- fréquence fixe Schumann 7.83Hz
- boucle de fréquences Solfeggio 40Hz ,174Hz ,285Hz ,396Hz ,417Hz,432Hz ,440Hz, 528Hz, 852Hz, 963Hz chaque fréquence dure 4 minutes.

Le numéro du signal est choisi par configuration  ou dans le fichier programme de la sdcard, et permet  d'activer ou non les pulses magnétiques:
#0: Leds seules
#1: Magnétique seul
#2: Leds + Mags


Le fichier de programmation du PIC: HEX
