MEDIO2: un ancien dynamiseur Violet

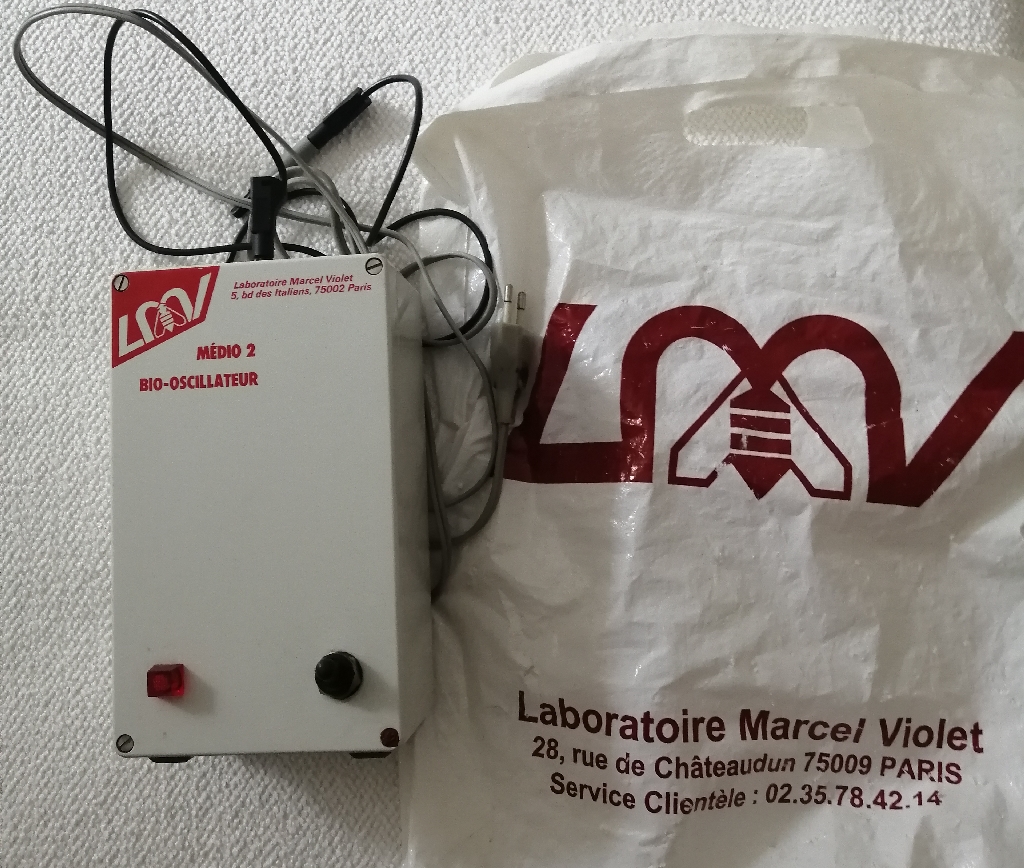

J'ai eu l'occasion de vérifier le fonctionnement d'un ancien appareil des labos Marcel Violet.


Le Medio2 est un modèle qui précède le dynamiseur Puissance4.
Il utilise le même condensateur à cire de 4nF environ.

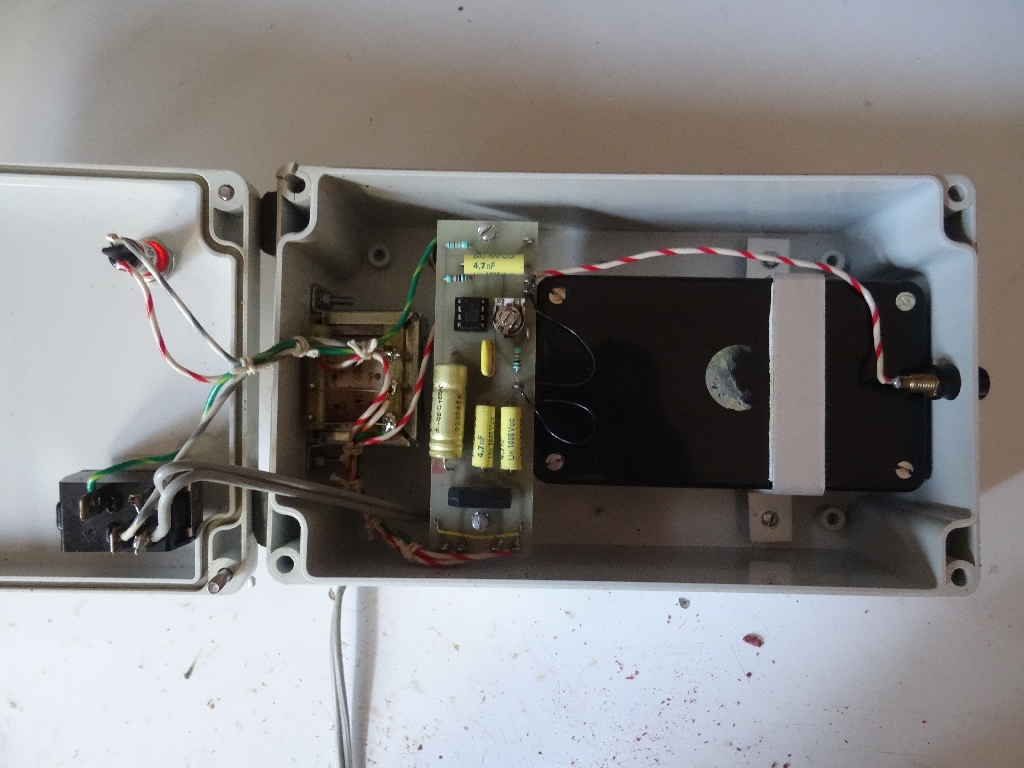

Sa construction est assez propre, on voit que le pcb a été fait "à l'ancienne" type année 1970.

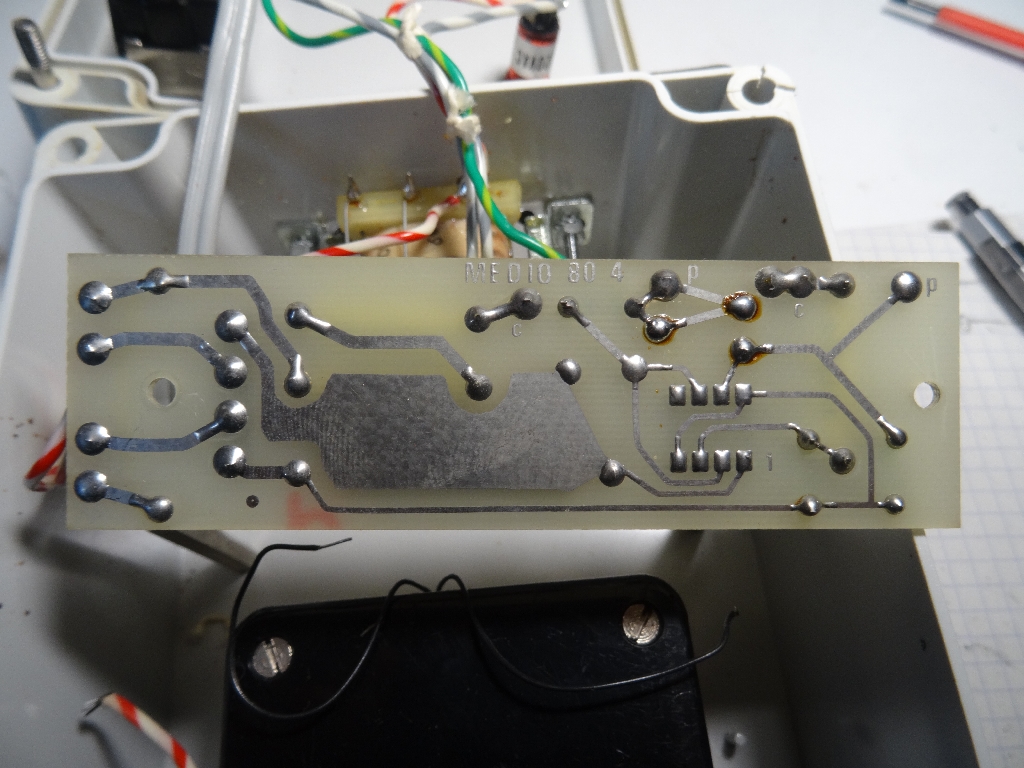

Pour relever son schéma, la photo du pcb est pratique.

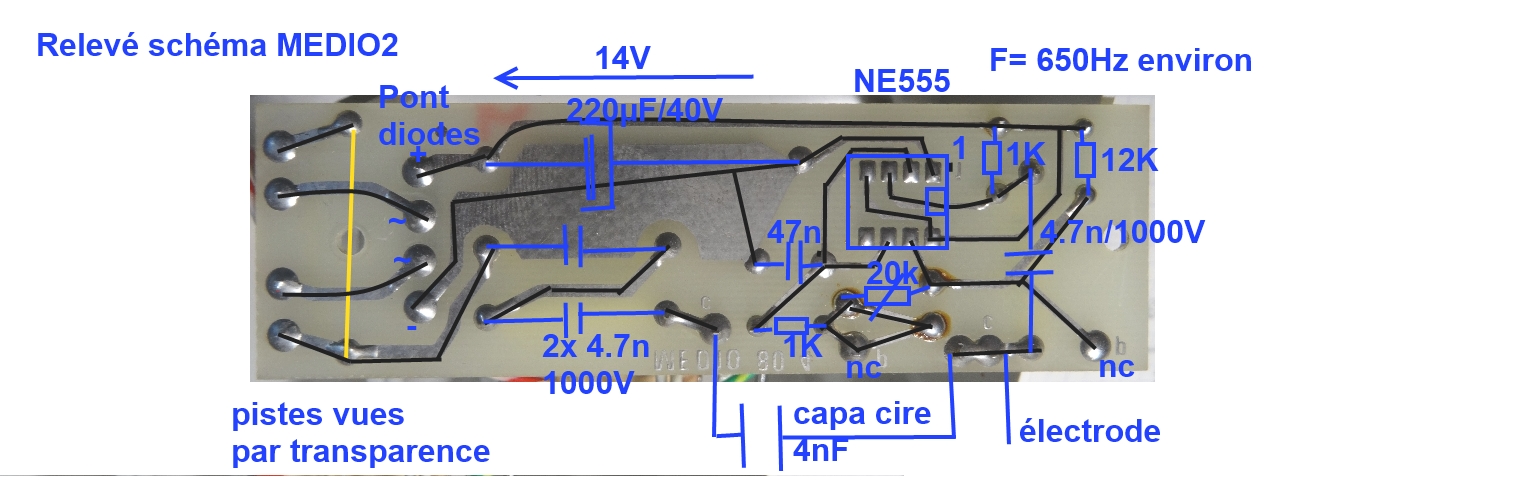

Avec un calque  on arrive à trouver les connexions:

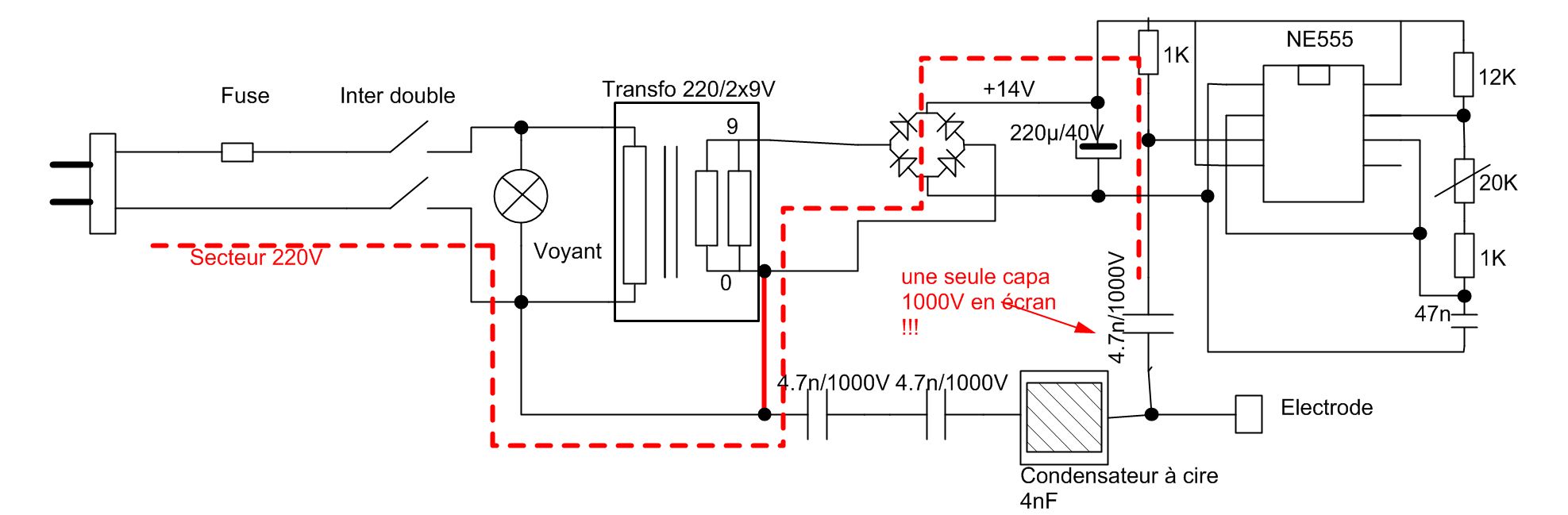

C'est le même principe que l'autre appareil, la phase secteur traverse la capa à cire et se superpose un signal carré,
mais avec une puissance plus faible et une fréquence fixe de 650Hz environ issue d'un oscillateur à NE555.

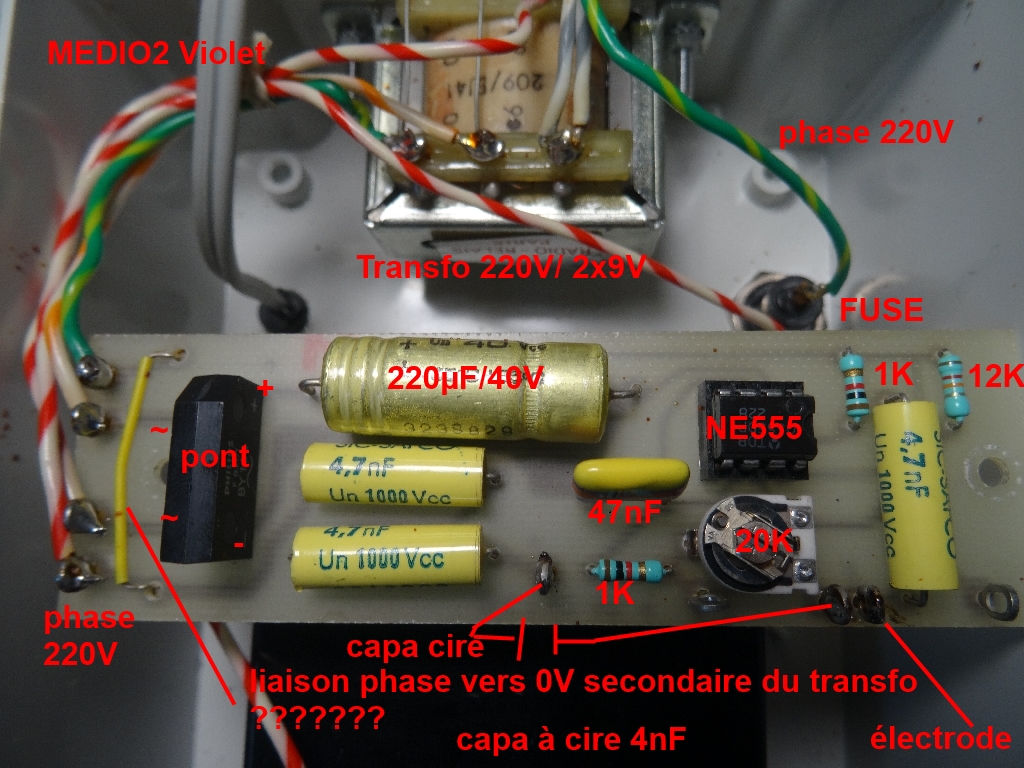

Noter que le point 0V du secondaire est relié à la phase du secteur, ce qui fait que l'électrode voit le secteur à travers un condensateur 4.7nF/1000V qu'il faut vérifier pour la sécurité électrique et éviter tout choc électrique en touchant l'électrode.
Il eut fallu mettre 2 capas en série. Le puissance4 est beaucoup plus sûr électriquement que ce modèle.

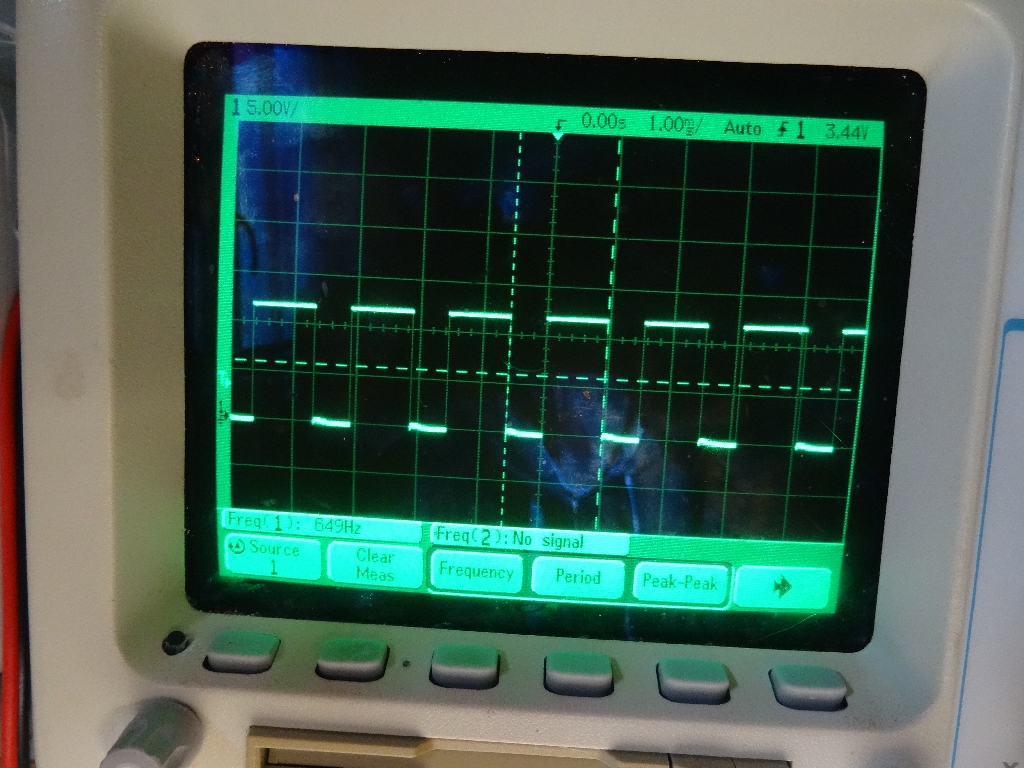

En alimentant le 14V par une alim on peut relever le signal avec le scope (pas possible directement sans sonde différentielle car relié au secteur).
