Le Ciel de Cristal portable

Le Ciel de cristal fait par mon ami Rei est un bâti en  bois plutôt  de type  structure fixe  adaptée à un cabinet de thérapeute.
Les quartz utilisés sont assez gros et plutôt difficiles à trouver (on peut les faire tailler).
J'ai voulu faire un système utilisant des quartz plus petits et plus faciles à trouver, même s'ils sont moins beaux.

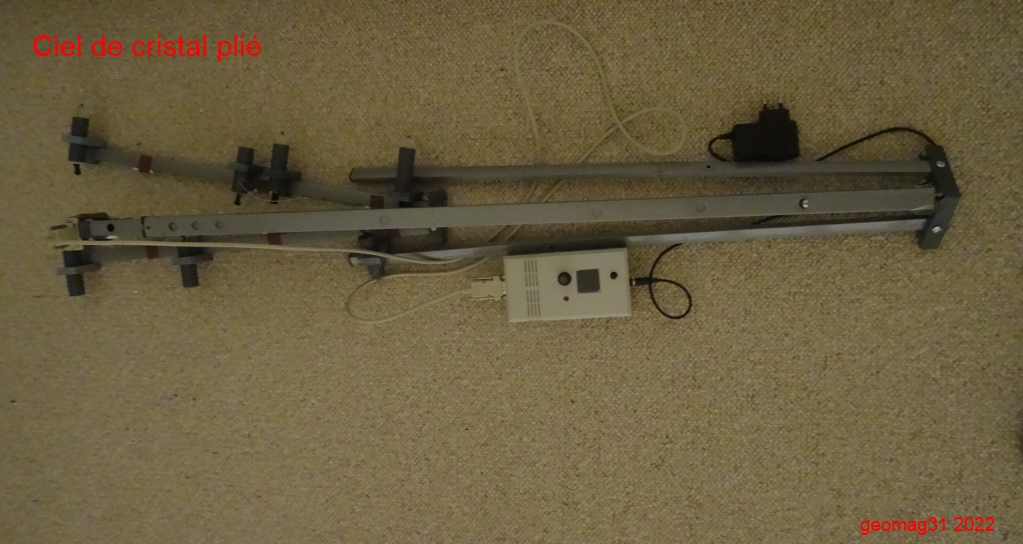

L'aspect rangement/transport était aussi un paramètre pris en compte.

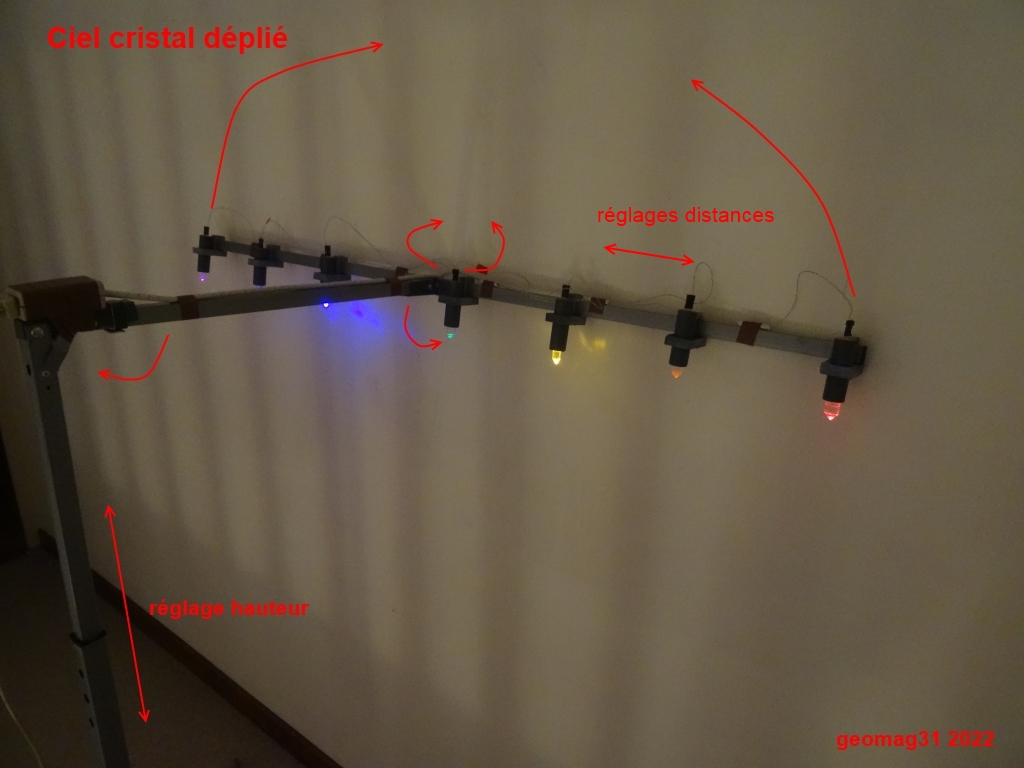

Comme j'avais récupéré des morceaux de tringles télescopiques (de barnum ou tente je pense) à la décharge (recyclage, recyclage..), je m'en suis servi pour faire une structure porteuse légère et pliable.

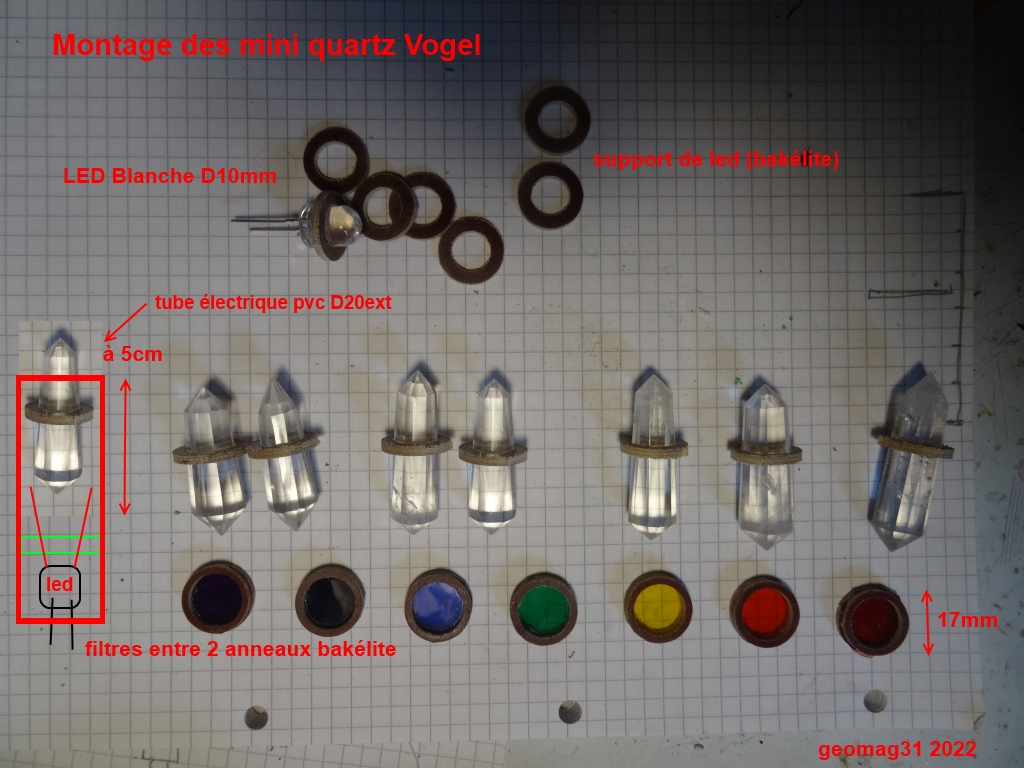

Les quartz Vogel utilisés sont assez légers (4 à 5cm de longueur) et sont bien supportés par la structure légère.
Ils sont disponibles sur Amazon chez CrystalAge pour 14E pièce environ.

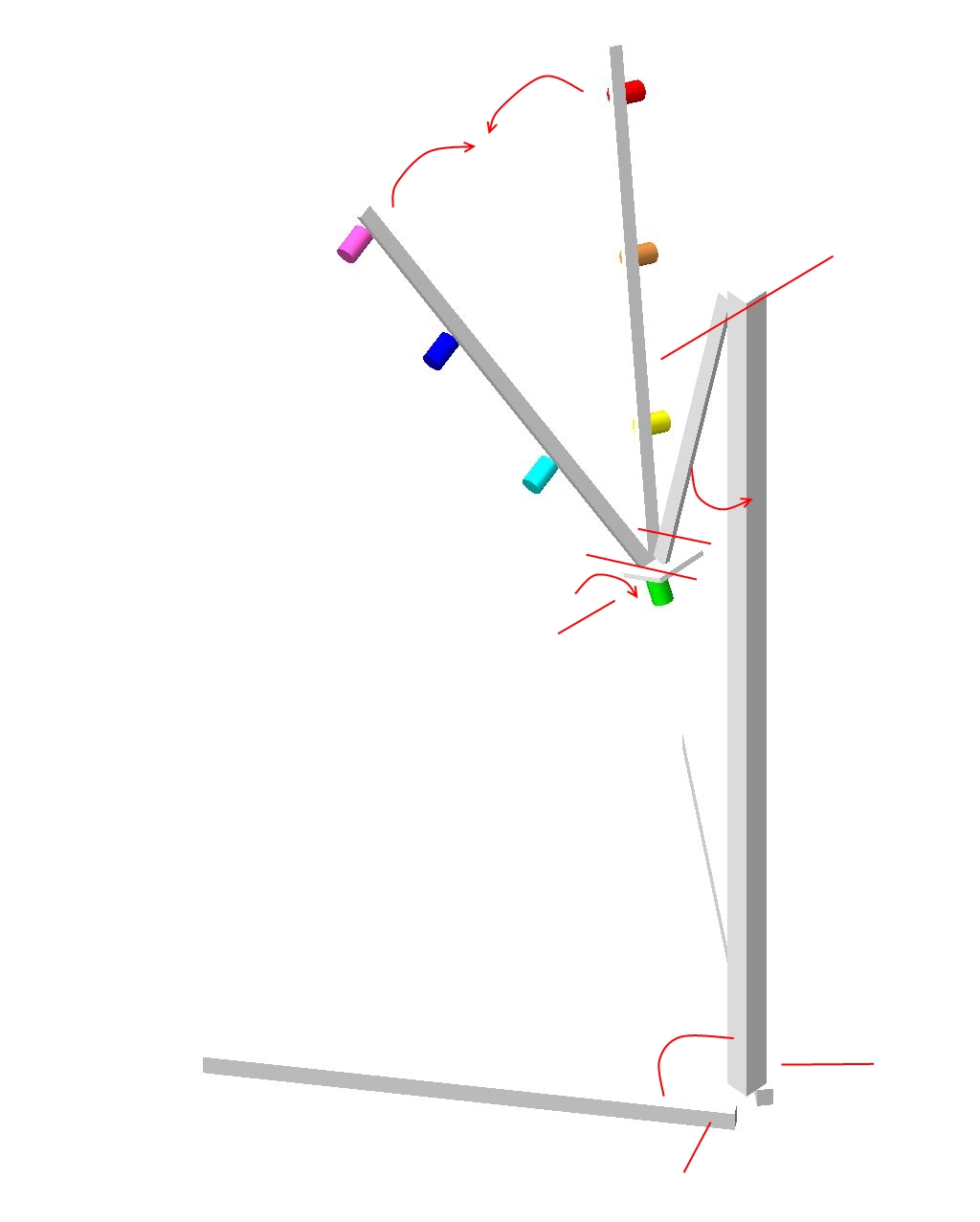

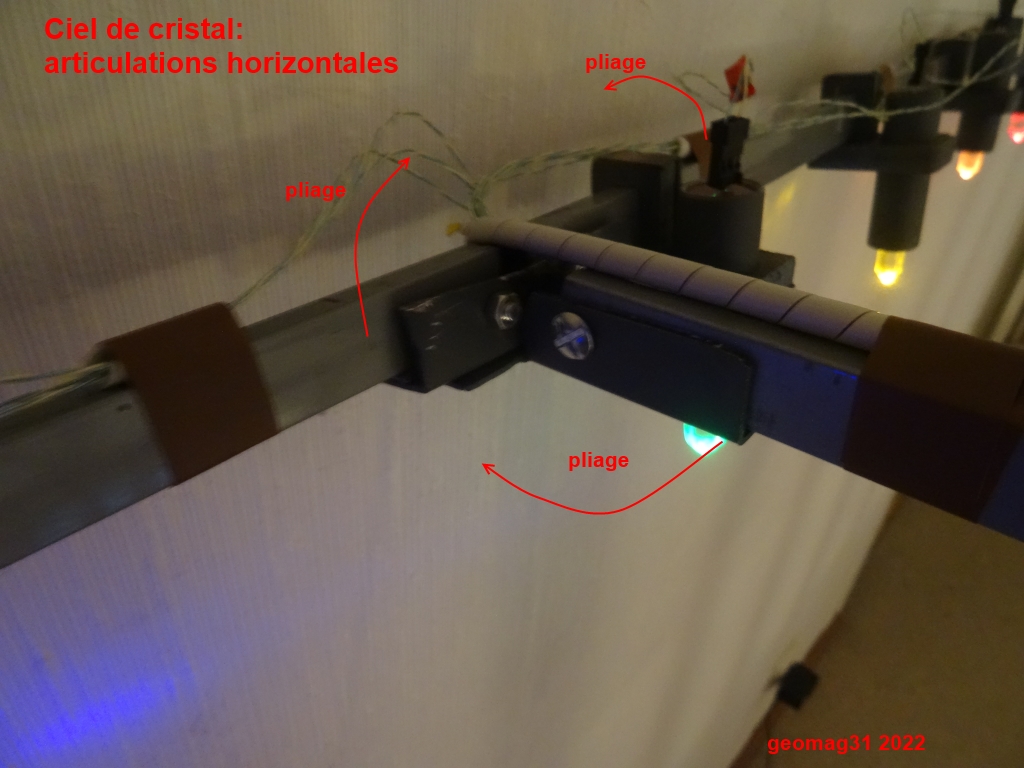

La structure comporte des articulations permettant de replier l'ensemble: elles sont faites avec du tube acier carré 20x20mm recoupé pour faire des Us.
Les tiges sont des tubes légers en acier vernis gris de 17x9mm et 20x20mm pour le montant, qui comporte d'ailleurs un blocage intégré permettant de régler la hauteur.

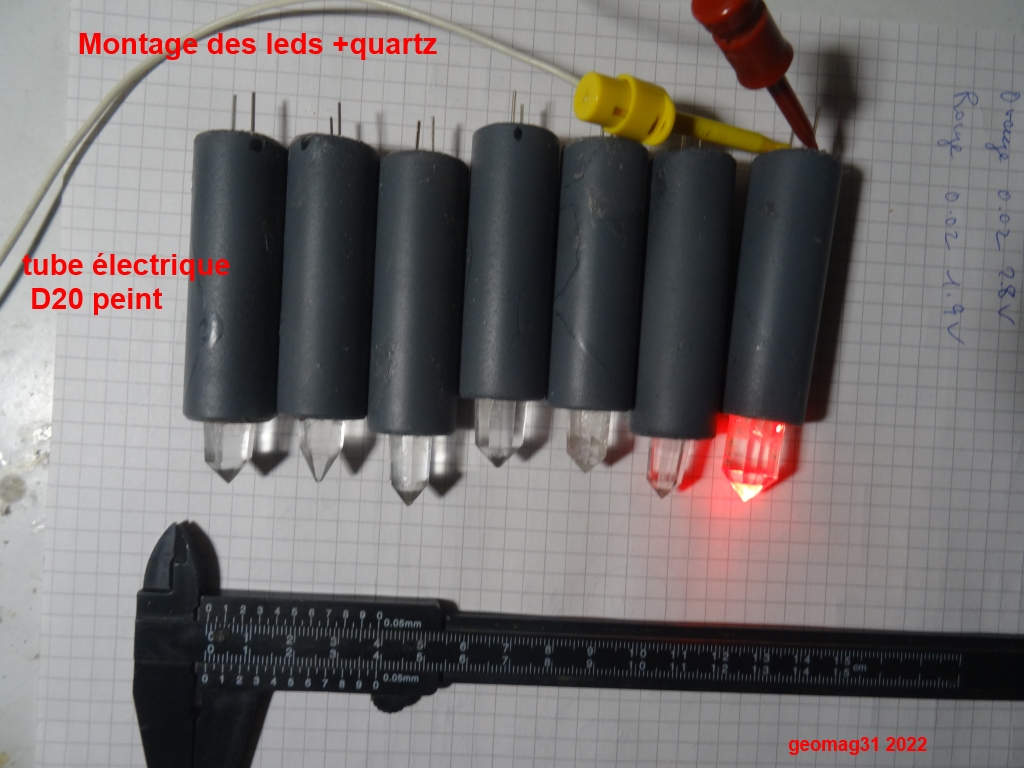

Chaque spot est constitué d'une led 10mm de 0.5W montée dans un tube pvc d'électricité , avec un filtre devant le quartz.
Les éléments sont fixés sur des rondelles en bakélite (Tufnol) fraisées à la CNC.

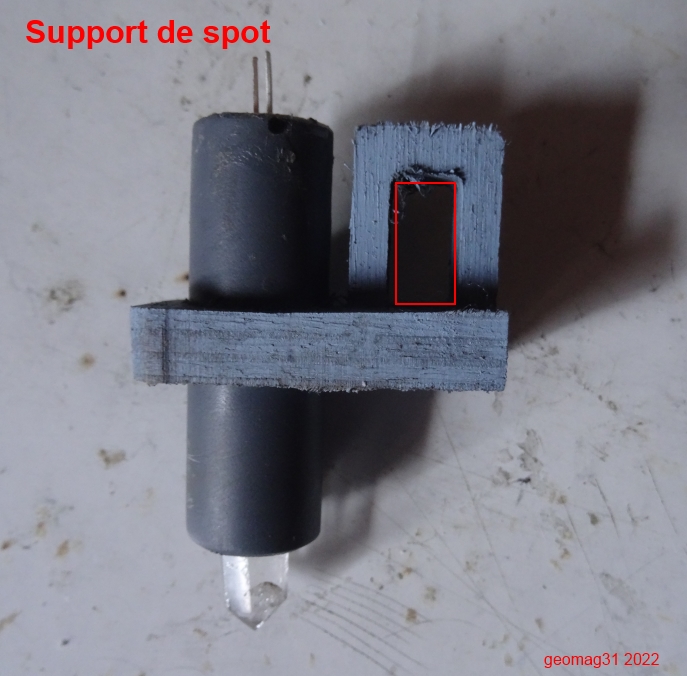

Une pièce en bois permet de monter le tube sur la tringle (rectangulaire) tout en permettant de coulisser pour régler l'ensemble suivant la morphologie du patient.

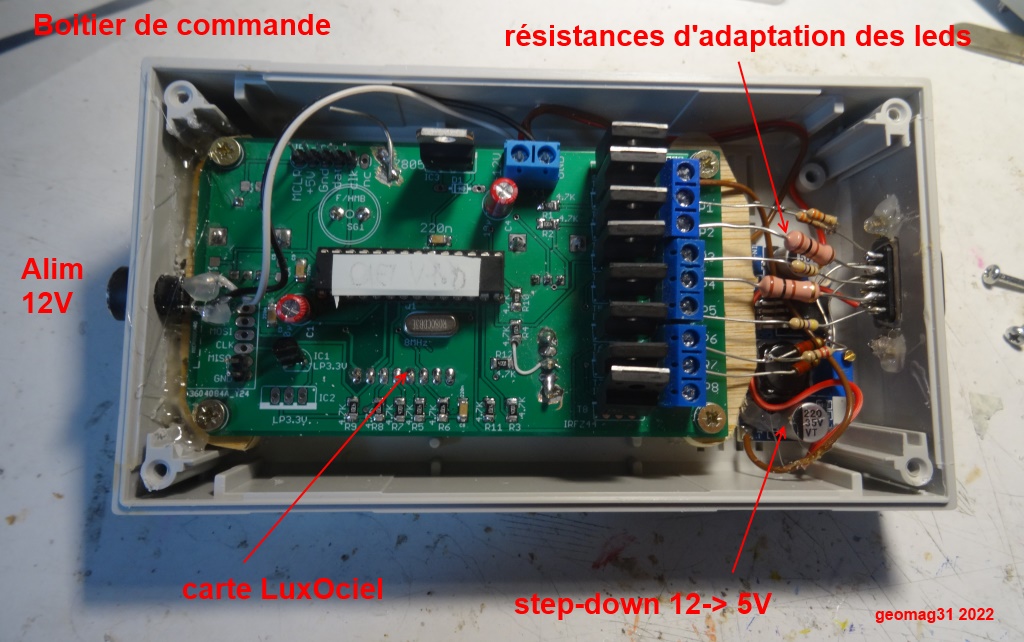

Les spots sont pilotés par la carte LuxOciel associée à un step-down fournissant 5V à 10V (réglable).
Des leds différentes ont été utilisées:
- led rouge pour le spot1
- led verte pour le spot4
- led bleue pour les spots 5, 6, 7
- led blanche pour les autres
Ceci impose de régler le courant pour tenir compte du rendement optique de chaque type de led et du filtre intercalé avec le quartz.
Pour cela des résistances de 1/2W ont été mises en série avec l'alimentation commune 5V:
Ces résistances ont été installées dans le boitier de commande, mais il eut mieux valu les mettre dans le petit boitier de connexion spécifique en haut du pied, ce qui aurait permis d'utiliser le boitier pour une rampe de leds différentes.

Spot	Courant	résistance
1 rouge	20mA	100ohms
2 orange	20mA	100ohms
3 jaune	50mA	47ohms
4 vert	20mA	100ohms
5 bleu	50mA	47ohms
6 indigo	100mA	10ohms
7 violet	100mA	22ohms

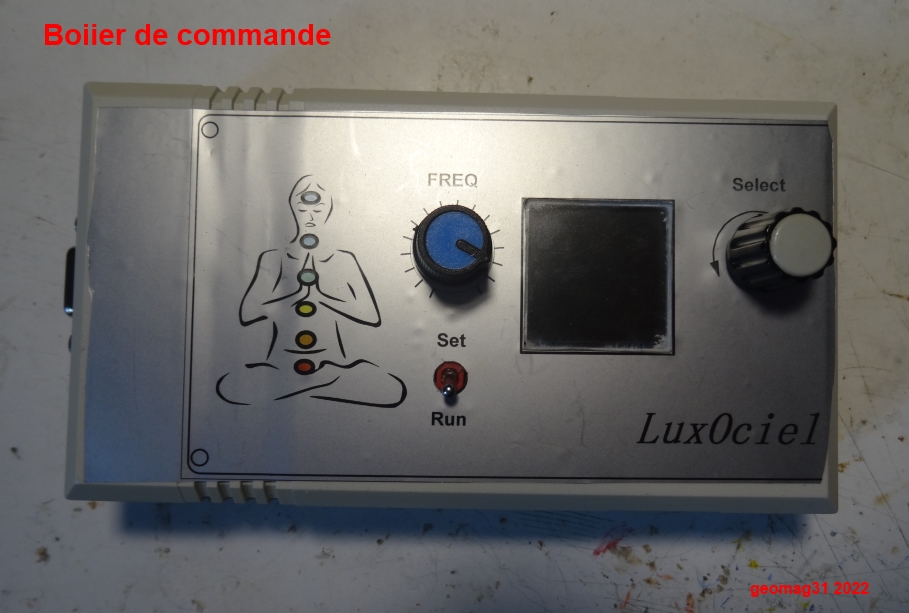

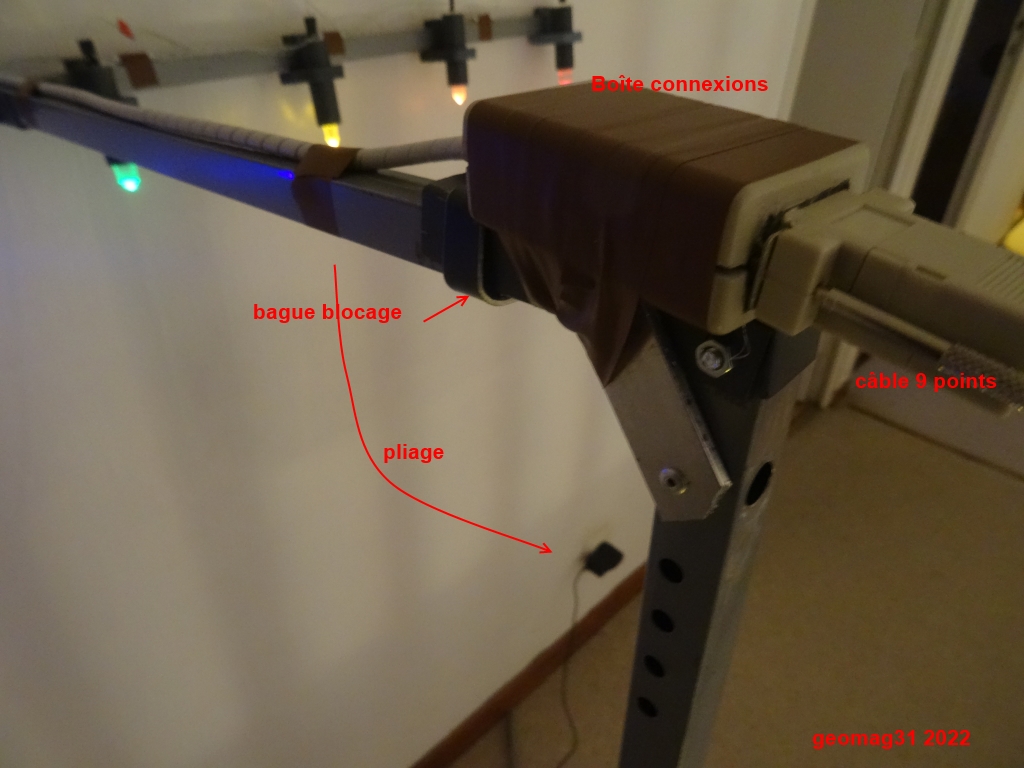

Le boitier de commande est relié à la rampe de spots par un câble (encore récupération) de rallonge de port série 9points (8 fils sont utilisés), se branchant sur un petit boitier de connexion regroupant les fils de l'ensemble des spots.



Une bague de blocage coulissante soutient la tringle horizontale.

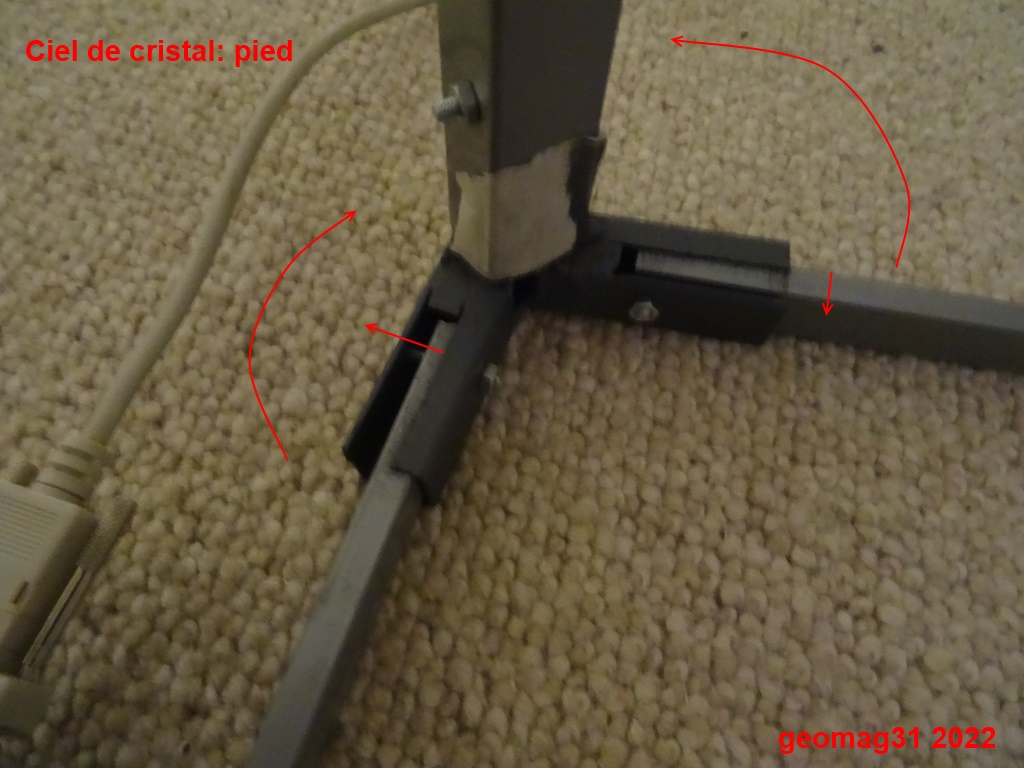

Les tringles constituant les pattes du pied se bloquent simplement dans la moitié du tube acier 20x20mm.
Il suffit de décaler pour replier les pattes du pied.
La tringle verticale est emmanchée/boulonnée  dans un bout de tube 20x20 soudé à 45° dans les deux autres bouts.
