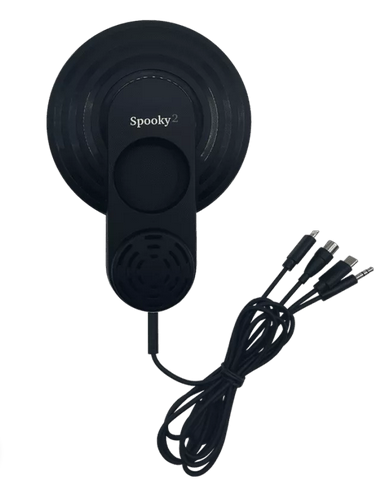

Le Scalar Harmony de Spooky

Le Scalar Harmony est un dispositif complémentaire à rajouter au Spooky Scalar pour permettre la modulation du signal scalaire par une musique ou autre signal.

Il est disponible sur leur site.
Il suffit simplement de le poser sur la bobine réceptrice du scalar, et d'injecter dessus un son.
Cela ressemble beaucoup à la méthode utilisée par le SWD (et cSWD).
Un haut-parleur intégré (avec un switch pour le couper) permet d'écouter le signal injecté depuis un lectur MP3 ou autre source sonore.

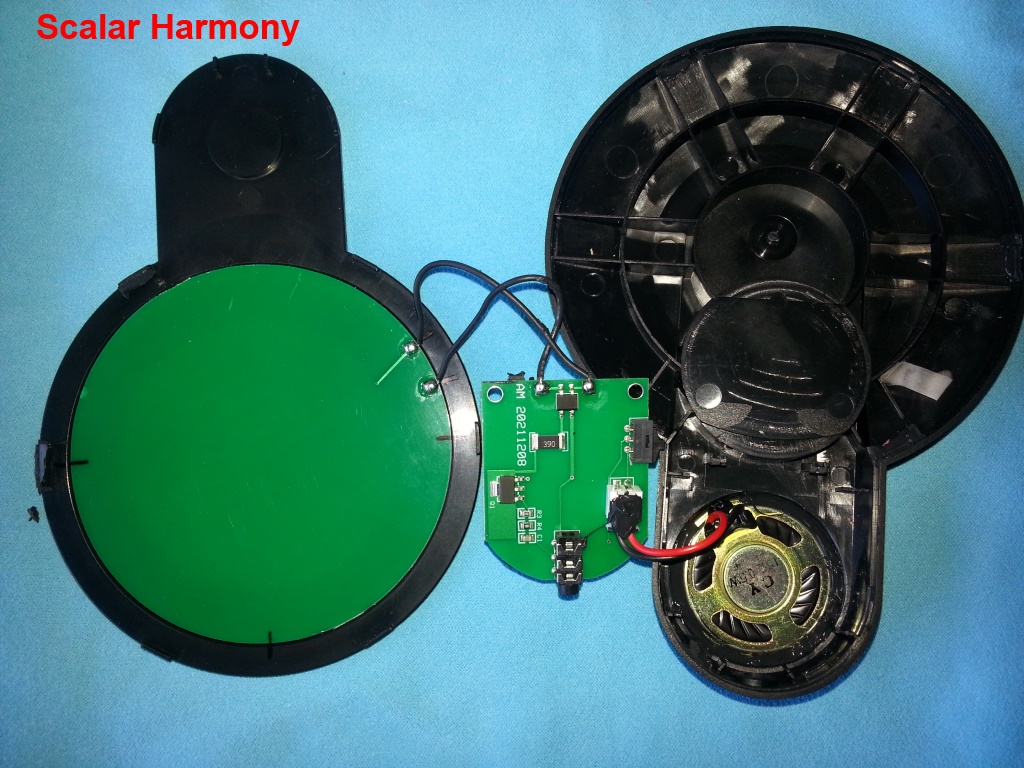

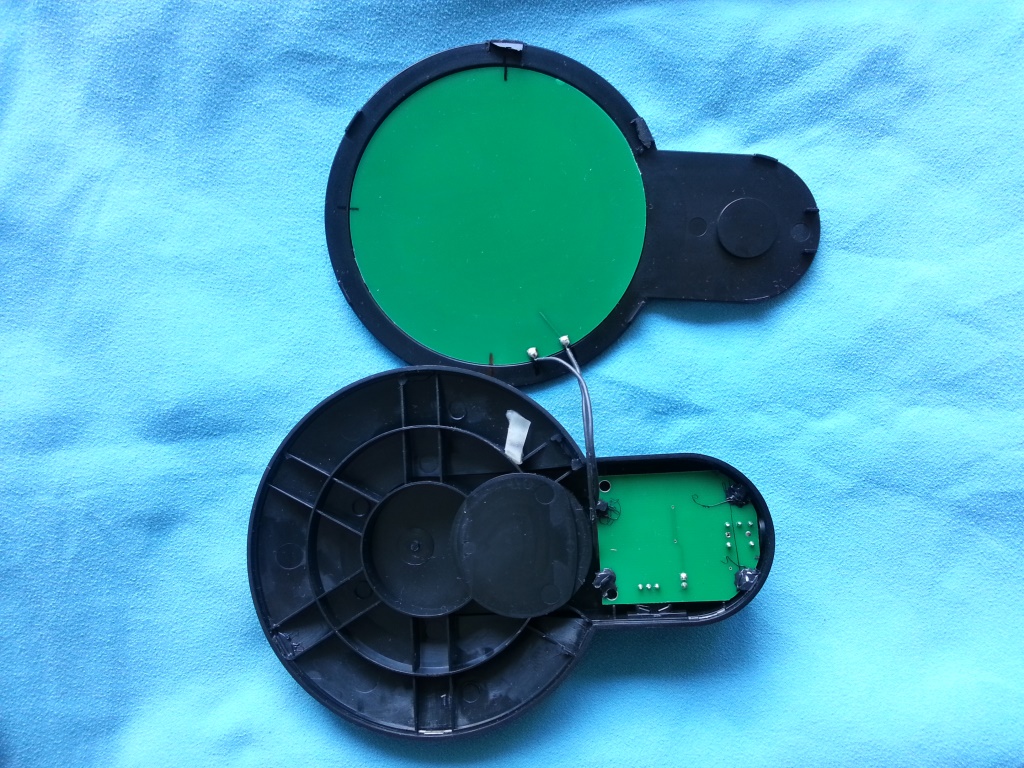

Stéphane  (tous mes remerciements)  m'a envoyé quelques photos après avoir démonté son appareil.

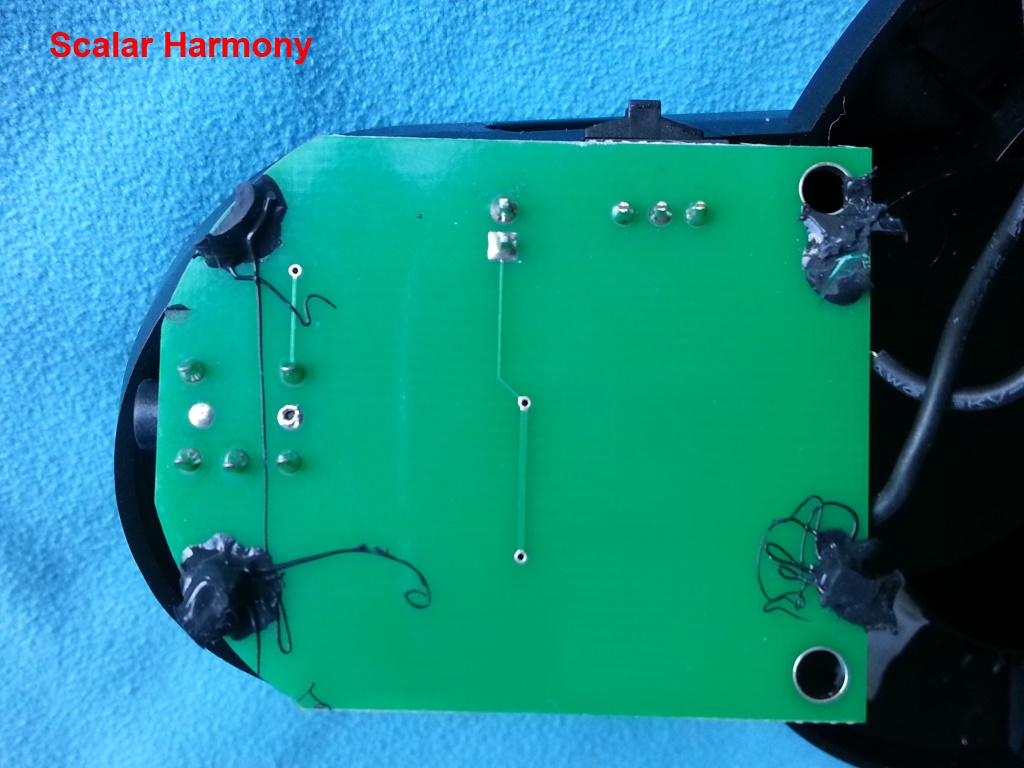

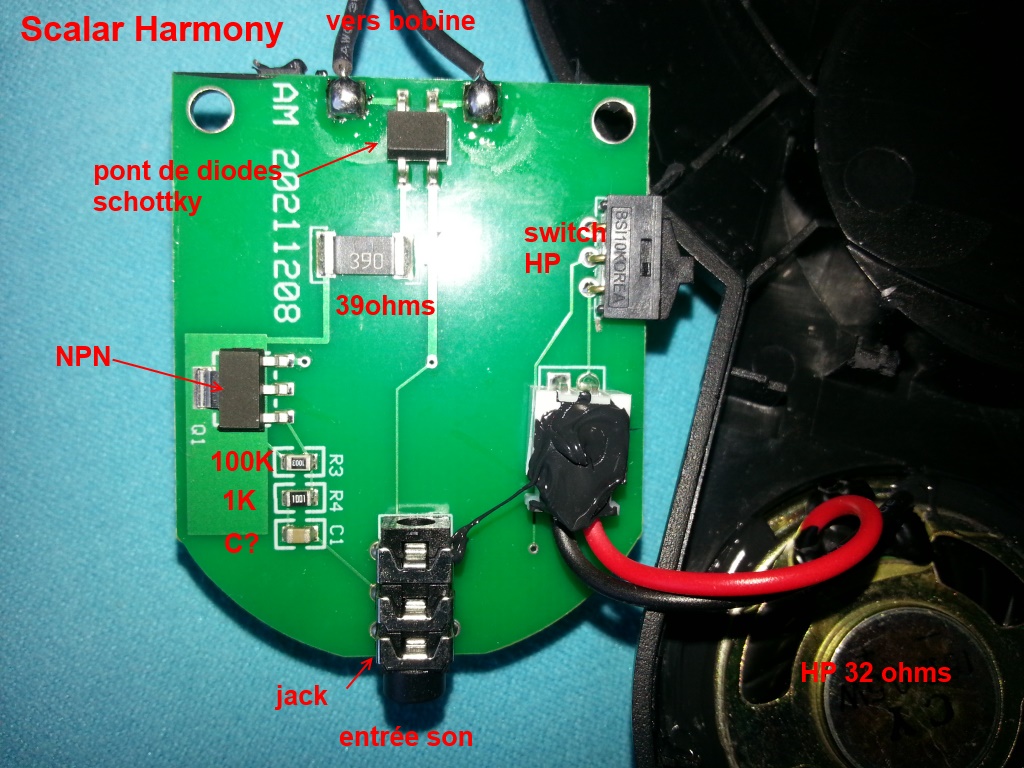

Le circuit interne est très simple:
  s

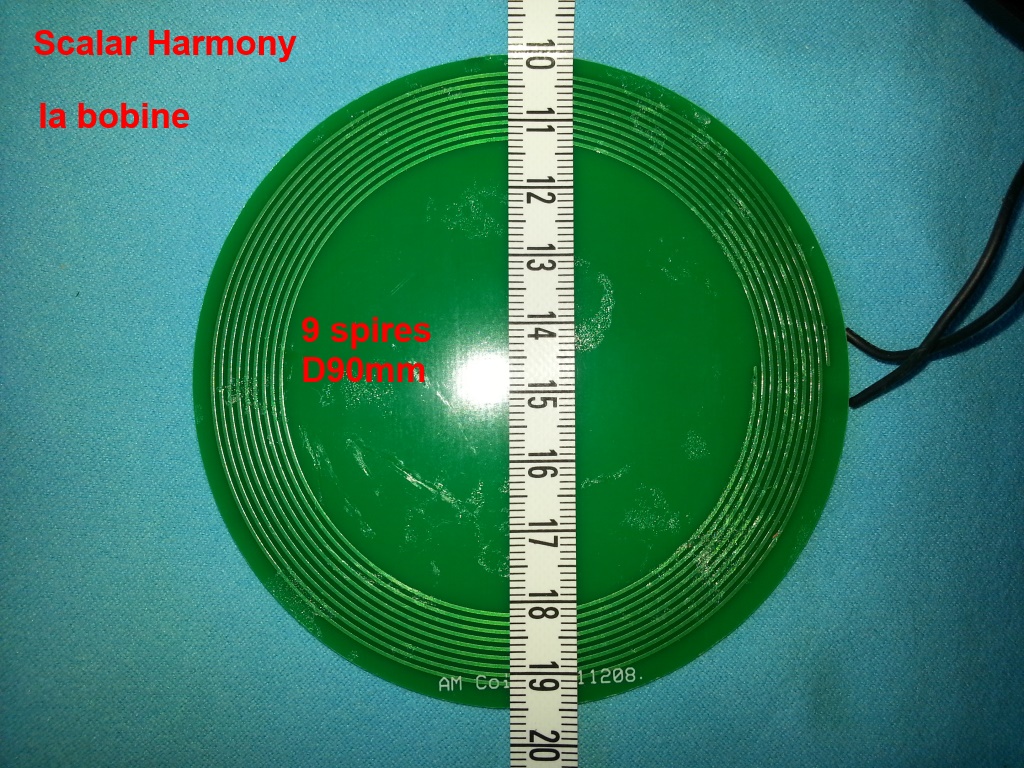

La bobine de couplage avec la bobine du récepteur:

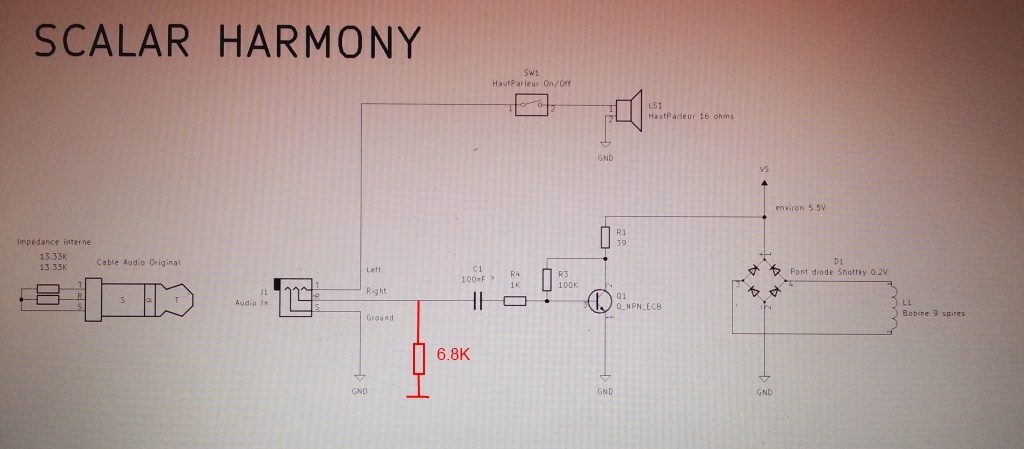

Le schéma: on peut facilement en réaliser une version avec une bobine en fil émaillé de 0.3mm environ (9 spires sur D90mm) et des composants discrets:
- le cable livré comprend une charge intégrée de 2x13K que l'on peut mettre directement sur le circuit.
- un 2N2222 ou autre transistor NPN petits signaux rapide (on a du 7MHz) fera  très bien l'affaire
- des diodes 1N5819 (schootky) ou équivalentes sont utiles pour le pont redresseur afin de récupérer assez de tension et suivre la fréquence


Cela marche comment?:
- si rien n'est branché (et si la 6.8K est montée) le transistor va être bloqué et ne chargera pas la bobine car en dynamique (au travers du condensateur de 100nF) sa base n'atteint pas 0.6V (sauf si trop de niveau du signal HF à 7MHz)
- si on ne monte pas la 6.8K, le transistor va toujours conduire, ce qui va écrouler le signal de l abobine et éteindre la diode led de résonance
- quand du signal son est injecté il va activer le transistor (sur ses pointes d'amplitude) qui va mettre la résistance de 39ohms (1W) sur la bobine et charger le signal scalaire
