Support de crâne éclairant:

Ce support a été créé pour un crâne en cristal Andarra (gravé dans un verre volcanique d'Indonésie) que j'ai acquis récemment auprès de www.cranesdecristal.com

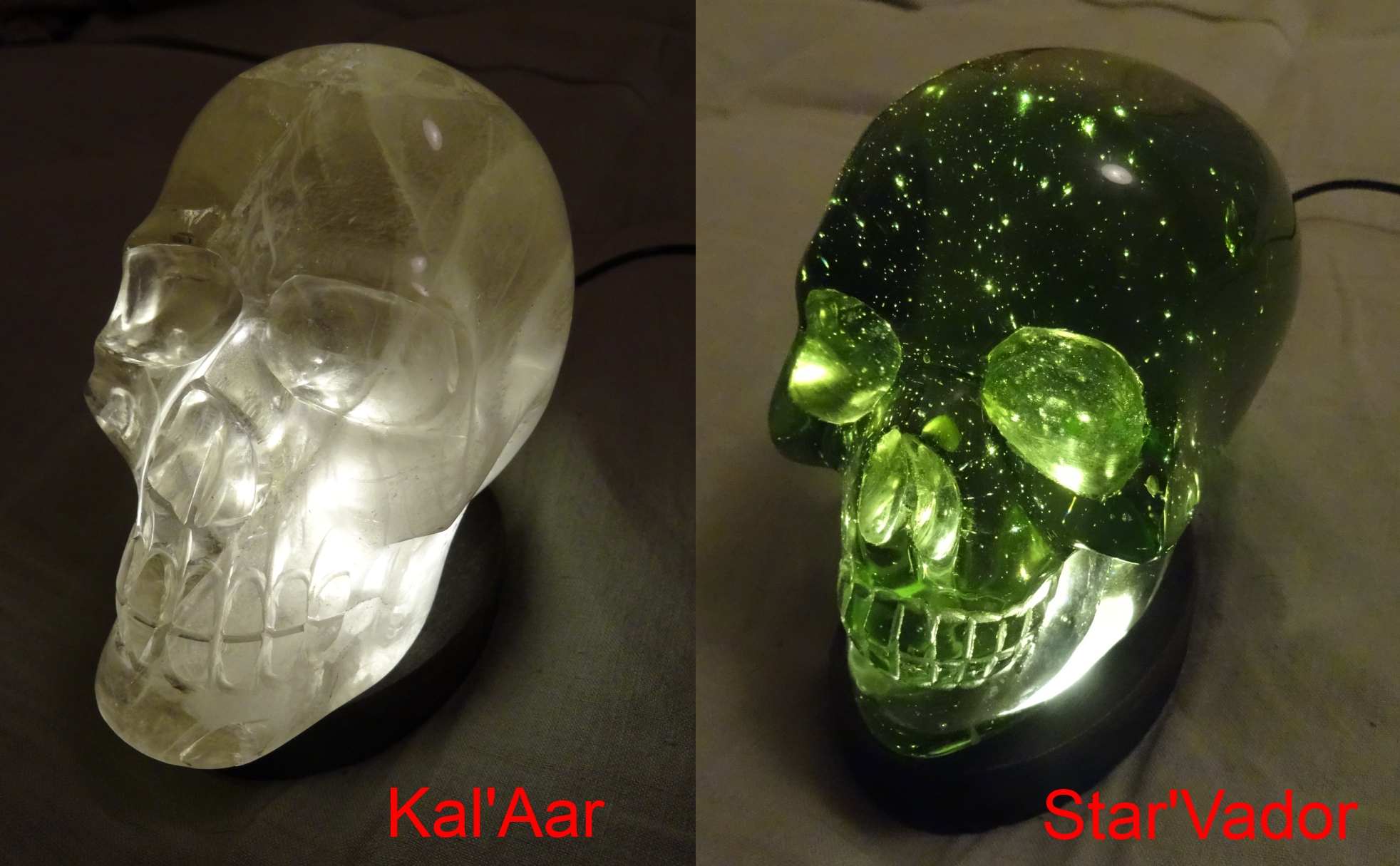

Ce crâne est beaucoup plus beau quand il est éclairé par dessous, comme l'autre crâne que j'avais déjà en quartz d'Himalaya.

Le but du support est de faire un présentoir rehaussant le crâne tout en étant assez discret, d'où sa forme ovale peinte en noir.

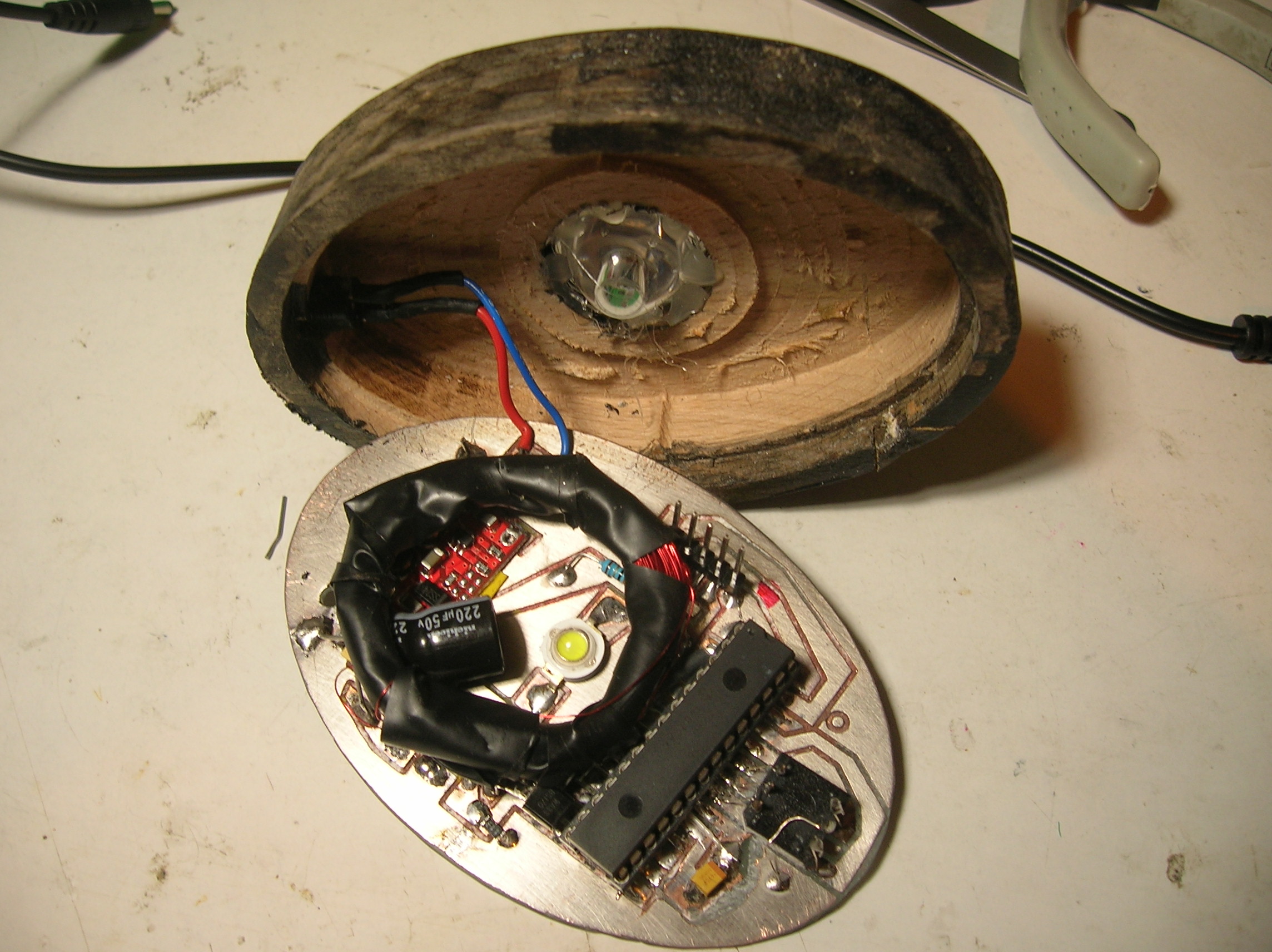

Il est basé sur une LED 3V/300mA utilisée à 30mA (largement suffisant) alimentée par une prise 5V pouvant être issue d'une batterie de recharge de portable.
En plus d'un mode luminosité fixe, j'ai rajouté une modulation possible par des fréquences Solfeggio, ainsi qu'une bobine produisant un signal sinus "Schumann" à 7.83Hz.

Le tout est géré par un µP PIC16F1716, qui a l'avantage d'avoir un oscillateur numérique interne NCO permettant de programmer une férquence précise, ainsi que des fonctions analogiques pour sortir directement un sinus.
L'oscillateur interne 32MHz évite le recours à un quartz et permet une wobulation optionnelle  -1%/+1% autour de la fréquence cible.

La doc : PDF

Le schéma : PDF

Le fichier de programmation du µP: HEX
