Zapic: le zapper à µP (maj 28/6/24)

Au fond d'un tiroir dormait un montage oublié que j'avais essayé il y a un moment.
C'est un zapper type (feu) H. Clark, basé sur un µP.
L'usage d'un  µP permet (après avoir programmé le PIC) :
- de gérer automatiquement la succession des 3 cycles 10/20 minutes préconisés par H. Clark pour tuer les parasites.

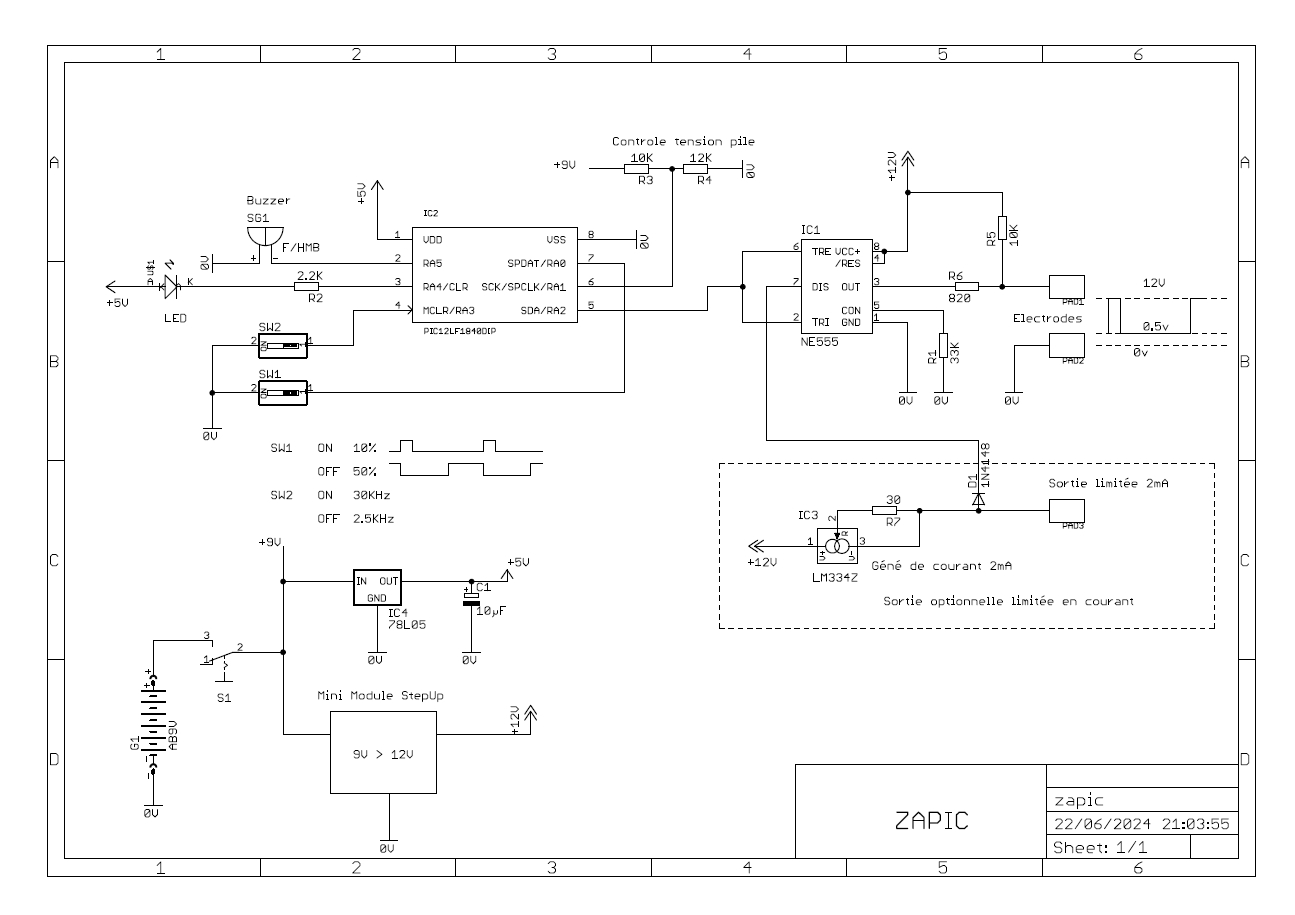

- de simplifier le montage en n'utilisant qu'un µP à 8 pattes associé à un NE555 (un TLC555 peut aussi être utilisé ) qui sert d'interface de commutation de la tension +12V

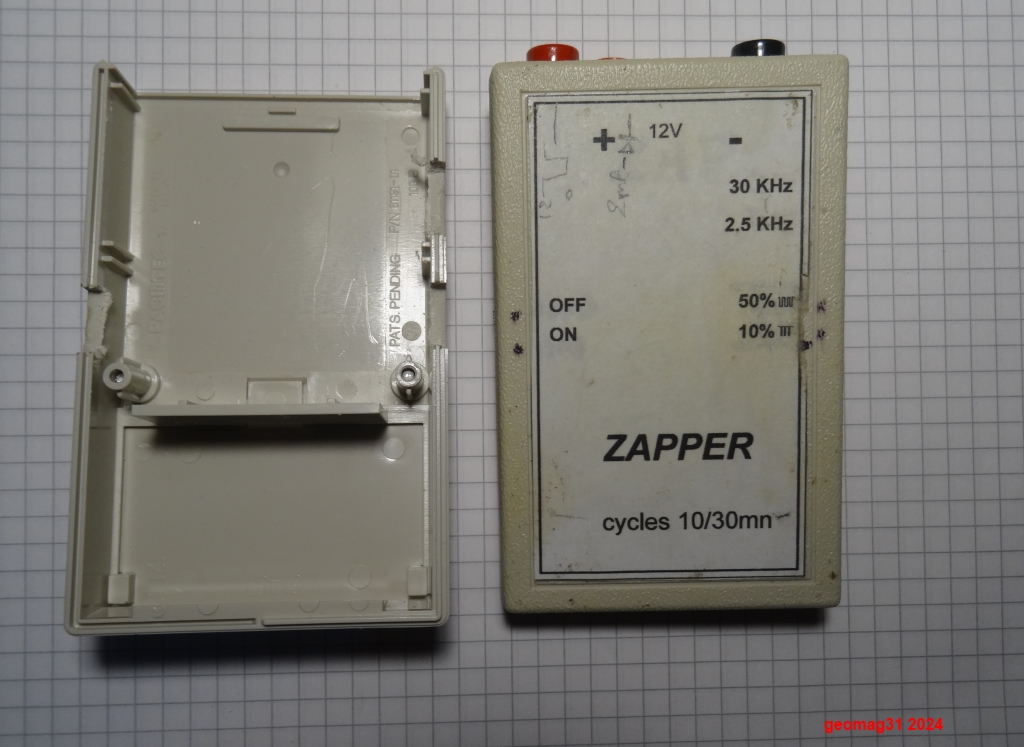

- de choisir avec 2 switches un mode de fonctionnement à 2.5KHz ou 30KHz ainsi qu'un signal carré (50%) ou impulsionnel (cycle 10%)

L'alimentation est faite par une pile 9V, avec un minimodule stepup pour fabriquer la tension +12V, et un 78L05 pour alimenter le µP.

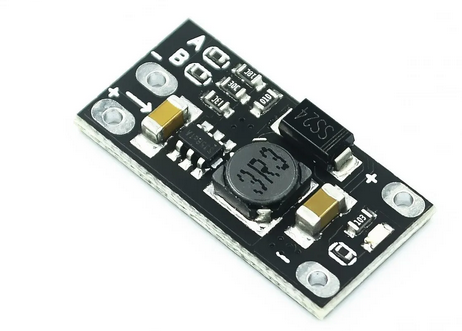

exemple de module stepup

Cela permet d'exploiter complètement la capacité de la pile. On pourrait aussi utiliser un accu 9V NiMH rechargeable.
Une led indique au démarrage si l apile est trop basse, et flashe  chaque seconde en cours de fonctionnement.
Un buzzer indique la fin des 3 cycles 10 minutes signal ON, suivi de 20 minutes signal OFF.
On utilise l'oscillateur interne du PIC 12F1840  (ou PIC12LF1840) qui est calé à 1% près car la fréquence n'est pas critique?
Le signal ne descend par à 0V mais reste au dessus de 0.5V comme préconisé.


en pdf
Note: on peut aussi utiliser un step-down miniature 9V->5V à la place du 78L05.
28/6: le programme a étét modifié pour que le pic passe en mode Sleep à la fin des 3 cycles, ce qui permet d'éviter de tirer trop sur la pile (à part la consommation propre du step-down et du 78L05). Il vaut mieux mettre OFF enfin de séance, indiquée par l'arrêt du clignotement de la led et de quelques beeps sur le buzzer.
Le programme du PIC à programmer: zapper.X.production.hex

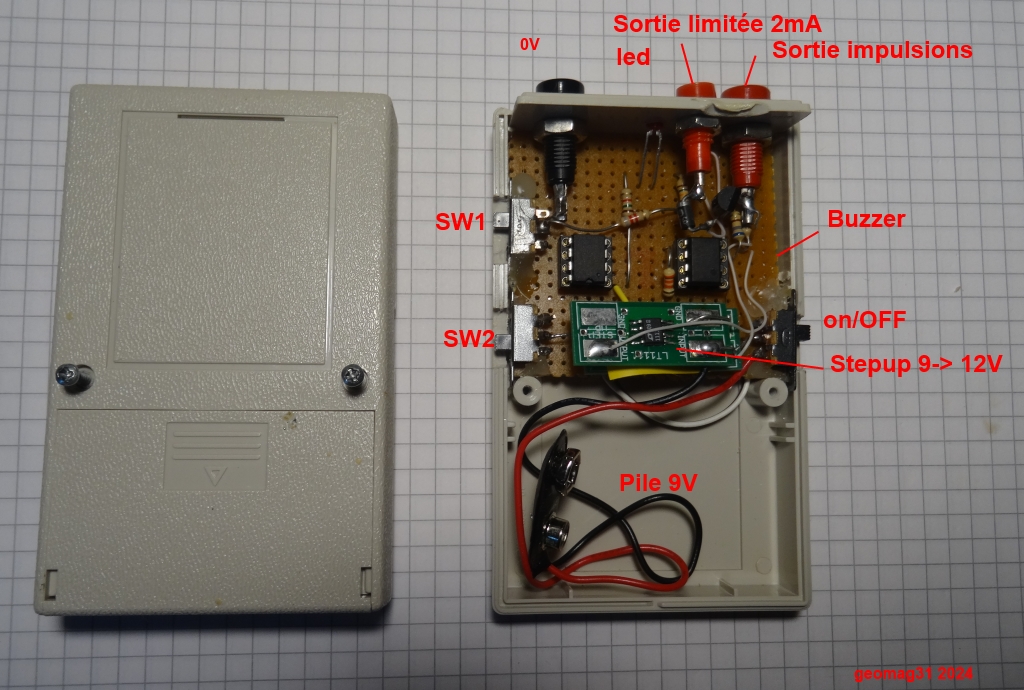

Le tout a été monté sur une carte  à pastille dans un boitier Hammond: RS262-6480
