Hypnagogia: reproduction d'une lampe hypnagogique  (maj 1/1/23)

Voilà maintenant plusieurs années (2016) que je me suis intéressé aux effets de lumières pulsées sur le fonctionnement du cerveau.
C'était dans le cadre du site fourm Conspirovnisciences.fr  (www.chercheursdu vrai.fr) maintenant fermé depuis 2017.
On accède encore à une copie en lecture seule de ce site, une mine d'informations intéressantes: https://www.chercheursduvrai.fr/

Un excellent travail d'analyse et développement logiciel avait été fait par BlueDragon, que je remercie ici ( Salutation à toi BlueDrangon si tu passes par là...).
J'avais modifié son logiciel pour l'intégrer dans un proto de lampe pour tester les effets.

Les diverses lampes:
La lampe hypnagogique associe des lumières pulsées (leds ) à différentes fréquences, souvent associées à une musique relaxante appropriée
Plusieurs modèles de lampes hypnagogiques existent actuellement, elles sont listées sur ce site: https://lampe-magic-pornic.fr/lampes-hypnagogiques
On peut citer les lampes Roxiva, Pandorastar, Lucia, Ajna, Liba.. il doit y en avoir d'autres.

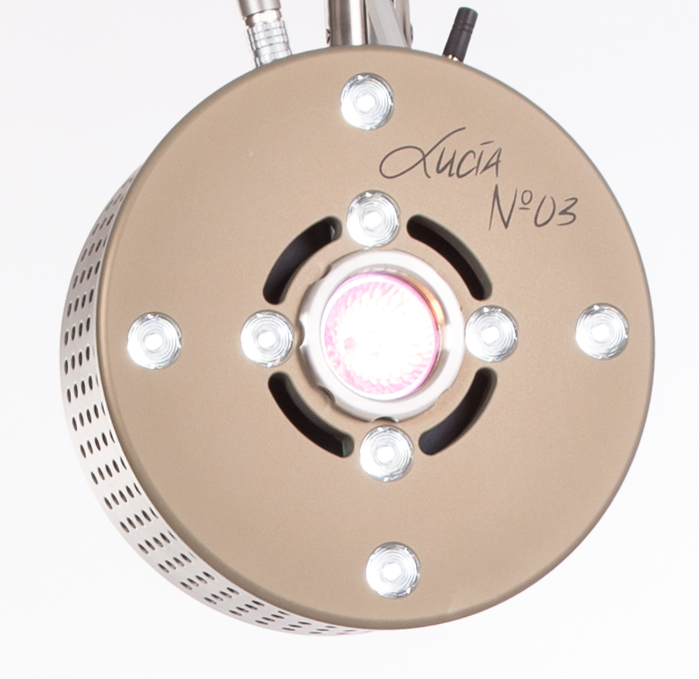

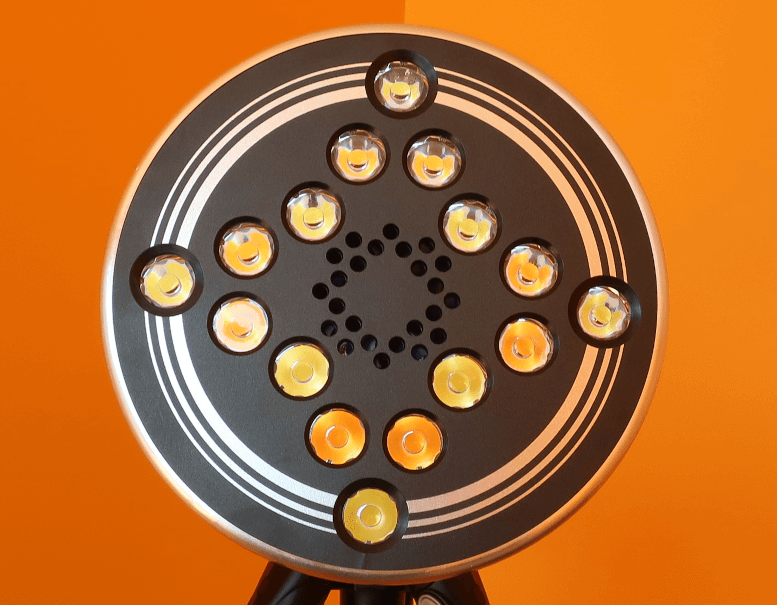

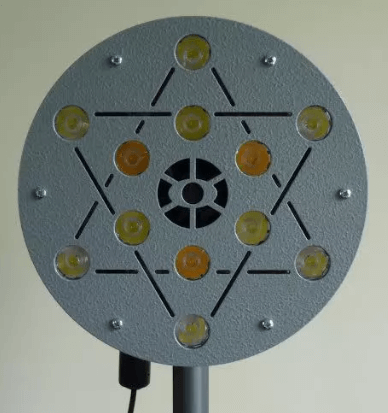

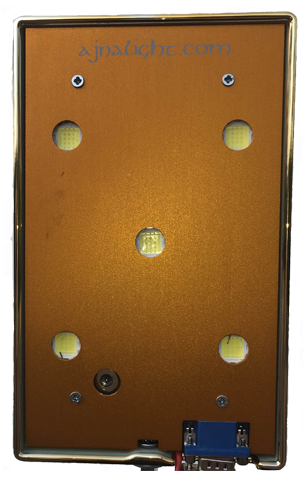

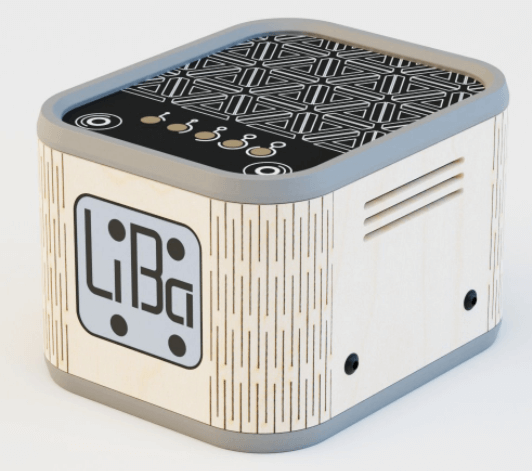

              Lucia                                         Ajna                                  Roxiva                                          Pandorastar                         Liba

La lampe Ajna (celle dont BlueDragon a fait un  reverse-engeenering)  a été développée en 2014 par Guy Harriman, elle découle comme les autres de la lampe Lucia qui a été developpée à l'origine par deux neurologues .
LUCIA est la lampe originale, née de la contribution de Dirk W. Proeckl (neurologist – NDE à 7ans) et Engelbert J. Winkler (clinical psychologist).
Elle est plutôt destinée à des professionnels vu son coût élevé.
Site: http://lucialight.eu/
La lampe LUCIA comporte une lampe halogène pour l'éclairage d'ambiance et des leds blanches pour les impulsions lumineuses.

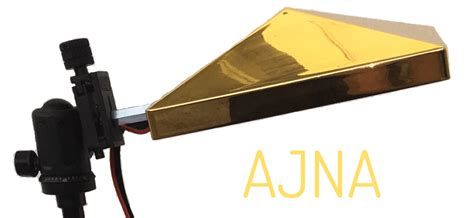

 La lampe pyramidale Ajna (V3 à ce jour) permet d'exciter le cerveau via le nerf optique pour provoquer de états d'activité particulière type hypnose, méditation, relaxation...
Cette lampe est  en vente sur le site https://ajnalight.com/, comme les autres lampes (toujours à un coût non négligeable).



Chaque lampe est basée sur des leds délivrant des impulsions lumineuses de diverses fréquences, pilotés par un boitier de commande plus ou moins sophistiqué, soit autonome soit depuis un smartphone ou PC.
cela permet d'activer diverses séquences de programmes et/ou enchaîner des musiques MP3.
La lampe peut intégrer un haut-parleur pour diffuser la musique.

Divers documents collectés sur le sujet::
- Analyse lampe Ajna de BlueDragon (français)
- Theory-and-Science-of-the-Ajna-Light
- Neuro Light - About Brain Training
- Neuro Light - About Neuroplasticity
- Neuro Light - About Transcranial Light Stimulation
- Neuro Light - Related Research
- Neuro Light - Session Design Concepts
- Neuro Light - Technical Set Up
- Neuro Light - User Interface
- Photonics and Neuro Technology

Informations diverses:
- il semblerait que l'association leds et lampe halogène de LUCIA soit plus confortable que des leds seules pour les flashes et la lumière d'ambiance
- la longueur d'onde de la lumière  doit inclure la bande 470-490nm (en fait la température de couleur de la lumière blanche) a une importance: au moins 6000°K
- au moins 5000 lumens sont nécessaires, la lampe LUCIA étant plus adéquate avec une ampoule halogène pour l'ambiance (qui ne clignote pas) et les leds pour les clignotements

Le proto de test:

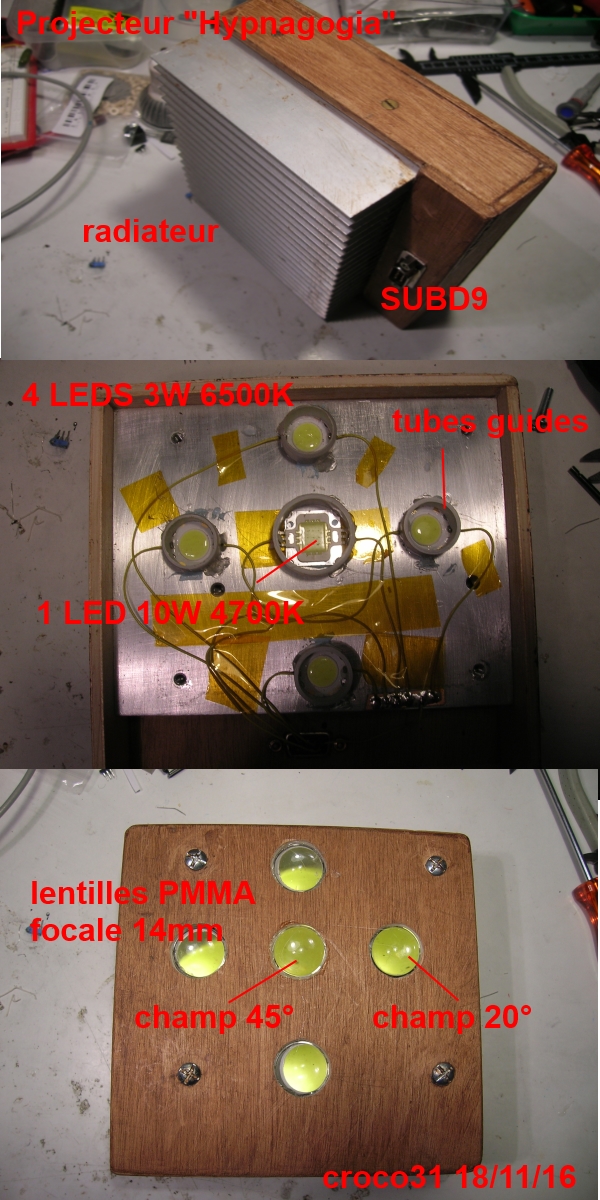

Les deux mosfets ne sont pas encore montés sur la photo ci-dessous.


Un prototype de lampe similaire à AJNA a été réalisé avec des composants simples:
- des Leds blanches 3Wou 10W associées à des lentilles de focalisation pour viser les centres énergétiques de la tête: pinéale, yeux, nez.
- une carte Arduino Nano intégrant divers programmes (14) que l'on peut choisir par un potar de sélection, un afficheur 7 segements indiquant quel programme est activé

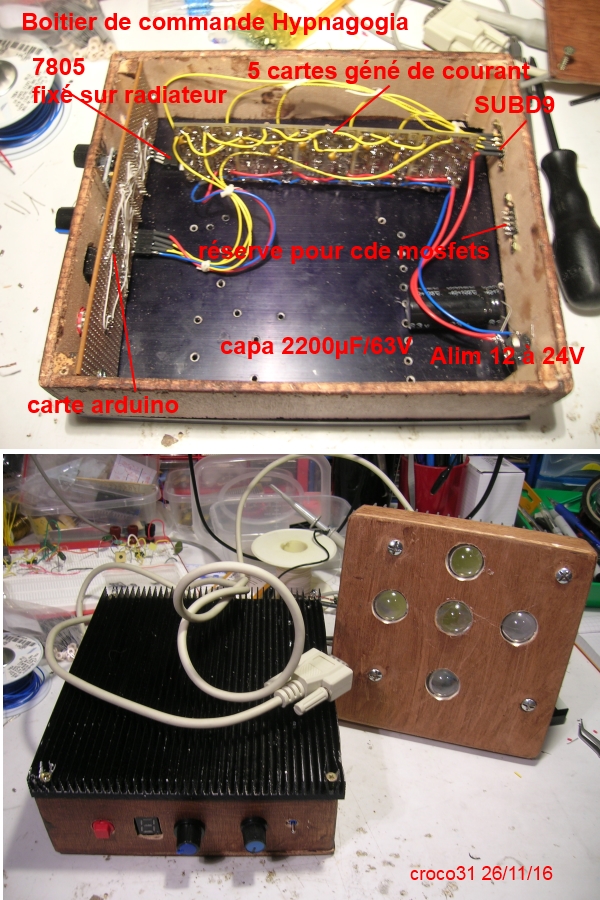

- deux façons de piloter les leds ont été testées, le choix se faisant en connectant la boîte des leds sur l'un ou l'autre des connecteurs:

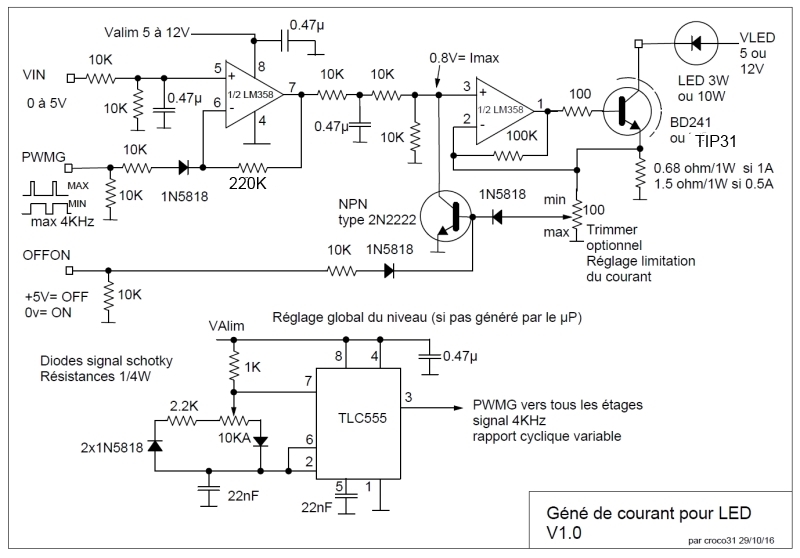

°soit un générateur de courant pilotable pour chacune des 5 leds (commandée dans ce cas en analogique)
°soit par deux mosfets commandés en PWM qui découpent le 12V pour régler à la fois la puissance et les flashes (c'est beaucoup plus simple).

Note: les radiateurs sont vraiment surdimensionnés, surtout si on utilise seulement une modulation par 2 mosfets.

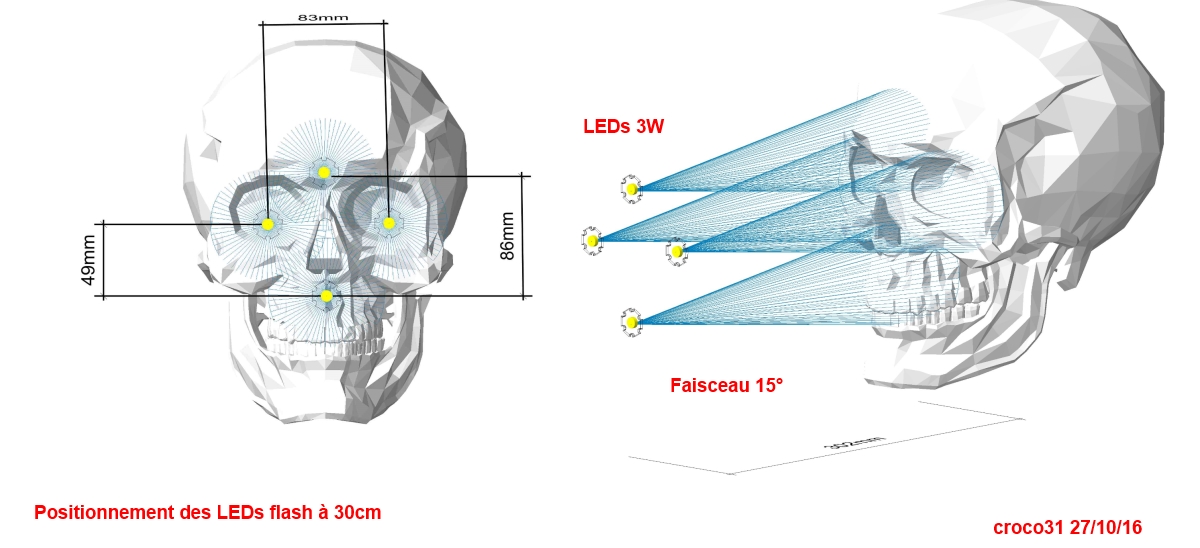

La position des faisceaux des leds flashes.

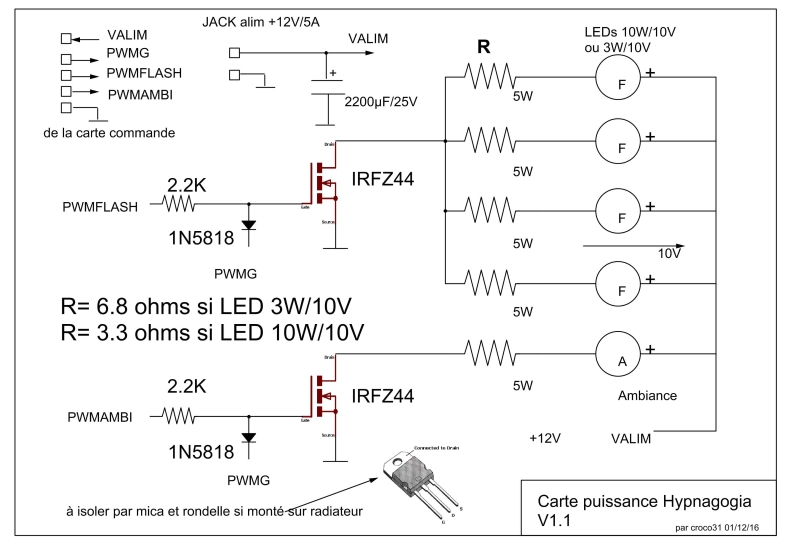

Les schémas des diverses cartes:

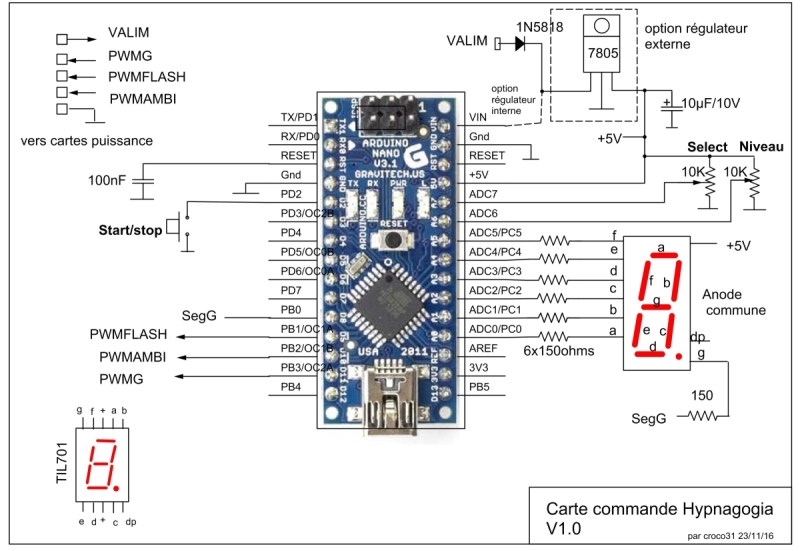

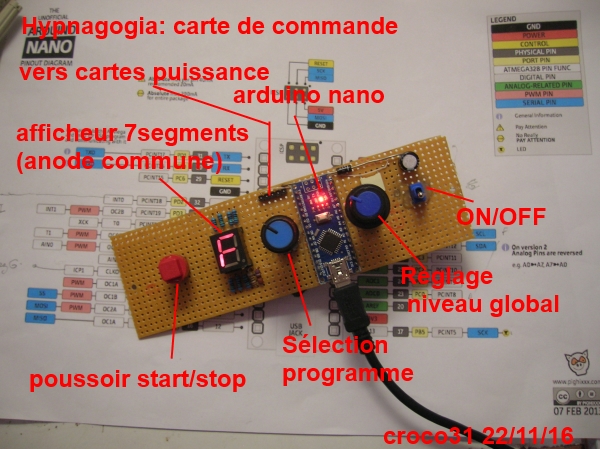

La carte arduino schéma en pdf.
la carte est assez simple pour être câblée sur une plaque pastillée.


Le signal PWMG permet de régler la luminosité globale de l'ensemble des leds.

En pratique, les génés de courant fonctionnent bien, mais les mosfets marchent aussi bien et sont bien plus simples à câbler: il suffit d'avoir une fréquence PWM assez élevée pour ne pas être géné par le découpage.

Le logiciel pour Arduino Nano:

Les séquences relevées des fréquences et intensités des leds  de la lampe Ajna (fichier excel) : séquences

Le logiciel se compile directement aous le logiciel Arduino et se charge via le bus usb.
Des messages sont émis sur la liaison série UART (114200bauds) , mais le PC n'est pas nécessaire pour fonctionner.
Hypnagogia_croco_v0.1.ino

L'afficheur 7segments indique le programme choisi (en hexa), il clignote pendant la sélection et est fixe en exécution.
Le programme 15  (F) permet de régler la luminosité: potar Select pour l'ambiance, niveau pour les 4 autres leds flashes.
Le programme 14  (E) ne fait rien

Les programmes implantés  (TYPE_ONDE _ duréeMn):
0 - DELTA_20M Relaxation, Lacher-prise Méditation
1-  DELTA_40M Relaxation, Lacher-prise Méditation
2-  DELTA_60M Relaxation, Lacher-prise Méditation
3-  GAMMA_20M Paix,Accuite Félicité
4-  GAMMA_30M Paix,Accuite Félicité
5-  GAMMA_40M Paix,Accuite Félicité
6- GAMMA_60M Paix,Accuite Félicité
7- SCHUMANN_9M Moderation, Relaxation Accuité
8- SCHUMANN_21M Moderation, Relaxation Accuité
9- SCHUMANN_26M Moderation, Relaxation Accuité
10- SCHUMANN_47M Moderation, Relaxation Accuite
11- THETA_20M Relaxation, Visions Méditation profonde
12- THETA_30M Relaxation, Visions Méditation profonde
13- THETA_40M Relaxation, Visions Méditation profonde
14- n/a
15- Réglage des nievaux de luminsoité

On peut facilement modifier le logiciel et recharger les séquences depuis le logiciel Arduino.

Maj 1/1/23: revisite du prototype
Après ces années j'ai déterré le proto qui était vraiment encombrant et trop compliqué.
Une version optimisée en taille a été réalisée en utilisant seulement un découpage par deux mosfets (IRFZ44 ou  autre mosfet canal N ayant un seuil de gate de 2 à 4V et si possible une faible capacité de grille).
Le logiciciel de l'arduino a été mis à jour et permet un meilleur réglage de la luminosité des leds, il est possible de l'adapter facilement suivant le type de leds utilisées.
Noter qu'il serait plus judiceux d'utiliser une lampe halogène 12V poru le spot d'ambiance (lumière plus douce).

Le schéma mis à jour: schemas.pdf

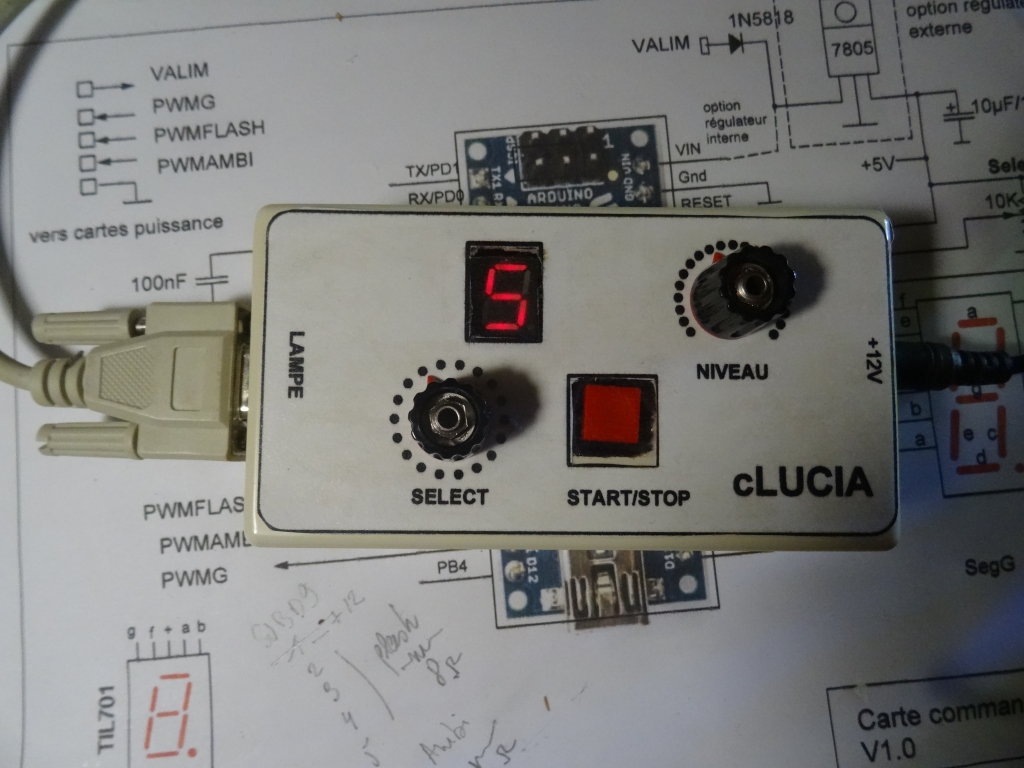

Le nouveau boitier de commande  (plus petit !!):


Le logiciel arduino mis à jour: logiciel V1.0

Un nouveau programme 'E' a été rajouté et permet de faire varier la fréquence des flashes.
Le programme 'F' ne sert qu'à allumer les spots et tester la bonne prise en compte du réglage du niveau de lumière.

Il est facile de rajouter ds programmes, en utilisant le point DP de l'afficheur 7 segments pour  augmenter le nombre de codages.
